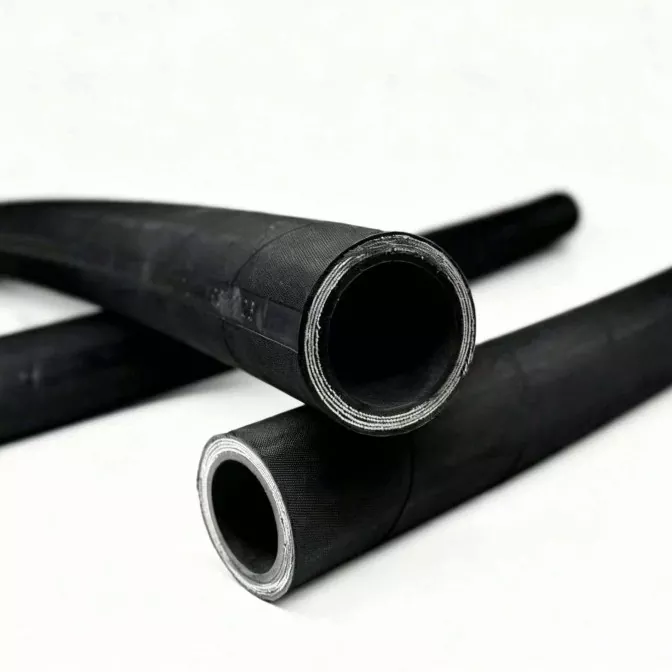

உயர் அழுத்த ஹைட்ராலிக் ரப்பர் குழாய்

இயந்திரங்கள் மற்றும் ஹைட்ராலிக் அமைப்புகளில் ஹைட்ராலிக் எண்ணெயை மாற்றுவதற்கு உயர் அழுத்த ஹைட்ராலிக் ரப்பர் ஹோஸ் பயன்படுத்தப்படுகிறது. அவை வெவ்வேறு அழுத்தம் மற்றும் இயக்கத் தேவைகளைப் பூர்த்தி செய்ய உள் குழாய், வலுவூட்டல் அடுக்கு மற்றும் வெளிப்புற உறை ஆகியவற்றுடன் வடிவமைக்கப்பட்டுள்ளன.

கட்டுமான உபகரணங்கள், விவசாய இயந்திரங்கள், சுரங்க உபகரணங்கள் மற்றும் தொழில்துறை பயன்பாடுகளுக்கான ஹைட்ராலிக் குழாய் விருப்பங்களை JIDONGDA வழங்குகிறது. வாடிக்கையாளர் விவரக்குறிப்புகளின்படி தனிப்பயன் நீளம் மற்றும் குழாய் அசெம்பிளிகள் கிடைக்கின்றன.

உயர் அழுத்த ஹைட்ராலிக் குழாய் என்றால் என்ன?

உயர் அழுத்த ஹைட்ராலிக் ரப்பர் ஹோஸ் என்பது ஹைட்ராலிக் எண்ணெய் அல்லது பிற இணக்கமான ஹைட்ராலிக் திரவங்களை ஹைட்ராலிக் அமைப்புகளில் கொண்டு செல்வதற்குப் பயன்படுத்தப்படும் நெகிழ்வான அழுத்தக் குழாய் ஆகும். இது பொதுவாக உள் குழாய், வலுவூட்டல் அடுக்கு மற்றும் வெளிப்புற உறை ஆகியவற்றால் ஆனது.

உள் குழாய் நேரடியாக கொண்டு செல்லப்பட்ட திரவத்துடன் தொடர்பு கொள்கிறது, வலுவூட்டல் அடுக்கு முக்கிய அழுத்த சுமைகளைத் தாங்குகிறது, மேலும் வெளிப்புற கவர் வெளிப்புற சுற்றுச்சூழல் காரணிகள் மற்றும் இயந்திர சேதத்திலிருந்து குழாய் பாதுகாக்கிறது.

வெவ்வேறு வேலை அழுத்தங்கள், அழுத்தம் தூண்டுதல் தேவைகள் மற்றும் இயக்க சூழல்களின்படி, உயர் அழுத்த ஹைட்ராலிக் ரப்பர் குழல்களை வெவ்வேறு வலுவூட்டல் கட்டமைப்புகளுடன் தயாரிக்கலாம்.

எஃகு கம்பி பின்னப்பட்ட ஹைட்ராலிக் குழாய்

எஃகு கம்பி பின்னப்பட்ட ஹைட்ராலிக் குழல்களை நெகிழ்வான இணைப்புகள் மற்றும் தொடர்புடைய அழுத்தம் செயல்திறன் தேவைப்படும் ஹைட்ராலிக் அமைப்புகளுக்கு ஏற்றது. குறிப்பிட்ட தயாரிப்பு மாதிரிகளின்படி, அவை வெவ்வேறு அழுத்த மதிப்பீடுகள் மற்றும் பயன்பாட்டுத் தேவைகளைப் பூர்த்தி செய்ய முடியும்.

எஃகு கம்பி சுழல் ஹைட்ராலிக் குழாய்

எஃகு கம்பி சுழல் ஹைட்ராலிக் குழல்களை குறிப்பிட்ட வேலை அழுத்தம் மற்றும் அழுத்தம் தூண்டுதல் செயல்திறன் தேவைப்படும் ஹைட்ராலிக் அமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளது. அவற்றின் பயன்பாட்டு வரம்பு குழாய் மாதிரி, வலுவூட்டல் கட்டமைப்பு வடிவமைப்பு மற்றும் தொடர்புடைய சோதனை முடிவுகளைப் பொறுத்தது.

உயர் அழுத்த ஹைட்ராலிக் ரப்பர் குழல்களின் அழுத்தத் திறனைத் தோற்றம், விட்டம் அல்லது எஃகு கம்பி அடுக்குகளின் எண்ணிக்கையால் மட்டும் தீர்மானிக்க முடியாது. குறிப்பிட்ட தயாரிப்பு மாதிரி, தொழில்நுட்ப அளவுருக்கள், பொருந்தக்கூடிய தரநிலைகள் மற்றும் சோதனை முடிவுகள் ஆகியவற்றின் அடிப்படையில் இறுதித் தேர்வு இருக்க வேண்டும்.

ஹைட்ராலிக் திரவ இணக்கத்தன்மை

ஹைட்ராலிக் திரவ இணக்கத்தன்மை ஏன் முக்கியமானது?

ஹைட்ராலிக் அமைப்புகள் பொதுவாக ஹைட்ராலிக் எண்ணெயைப் பயன்படுத்துகின்றன, ஆனால் வெவ்வேறு உபகரணங்கள் வெவ்வேறு வகையான வேலை செய்யும் திரவங்களுடன் செயல்படலாம்.

ஹைட்ராலிக் திரவம் குழாய் உள் குழாய் பொருளுடன் பொருந்தவில்லை என்றால், அது வீக்கம், கடினப்படுத்துதல், மென்மையாக்குதல், விரிசல் அல்லது செயல்திறன் சிதைவை ஏற்படுத்தலாம், இது குழாய் சேவை வாழ்க்கை மற்றும் செயல்பாட்டு பாதுகாப்பை பாதிக்கலாம்.

ஒரு ஹைட்ராலிக் எண்ணெய் குழாய் தேர்ந்தெடுக்கும் போது, ​​பின்வரும் தகவல்கள் உறுதிப்படுத்தப்பட வேண்டும்:

· ஹைட்ராலிக் திரவ வகை

· திரவ கலவை

· வேலை செய்யும் வெப்பநிலை

· இயக்க அழுத்தம்

· சுற்றுச்சூழல் நிலைமைகள்

பொதுவான தேர்வுத் தகவல்களில் கனிம அடிப்படையிலான ஹைட்ராலிக் எண்ணெய்கள், செயற்கை ஹைட்ராலிக் திரவங்கள் மற்றும் பிற குறிப்பிட்ட ஹைட்ராலிக் மீடியா ஆகியவை அடங்கும்.

வெவ்வேறு திரவங்களுடனான இணக்கத்தன்மை உண்மையான உருவாக்கம், உள் குழாய் பொருள் மற்றும் இயக்க நிலைமைகளின் படி உறுதிப்படுத்தப்பட வேண்டும். அதே ஹைட்ராலிக் குழாய் அனைத்து ஹைட்ராலிக் எண்ணெய்கள், செயற்கை திரவங்கள் அல்லது நீர் சார்ந்த திரவங்களுக்கு ஏற்றது என்று கருத முடியாது.

ஒரு ஹைட்ராலிக் அமைப்பு சிறப்பு திரவங்களைப் பயன்படுத்தினால், திரவத்தின் பெயர் மற்றும் தொழில்நுட்பத் தகவலை வழங்க பரிந்துரைக்கப்படுகிறது, இதனால் குழாய் பொருள் பொருந்தக்கூடிய தன்மையை மேலும் உறுதிப்படுத்த முடியும்.

குழாய் கட்டுமானம்

ஒரு பொதுவான உயர் அழுத்த ஹைட்ராலிக் ரப்பர் ஹோஸ் பொதுவாக பின்வரும் கூறுகளைக் கொண்டுள்ளது:

01｜உள் குழாய்

உள் குழாய் நேரடியாக ஹைட்ராலிக் திரவத்துடன் தொடர்பு கொள்கிறது.

முக்கிய கருத்தில் பின்வருவன அடங்கும்:

· எண்ணெய் எதிர்ப்பு

· திரவ இணக்கத்தன்மை

· வெப்பநிலை எதிர்ப்பு

· வளைந்து கொடுக்கும் தன்மை

குறிப்பிட்ட குழாய் மாதிரி மற்றும் இயக்க நிலைமைகளுக்கு ஏற்ப உள் குழாயின் பொருள் மற்றும் தடிமன் தேர்ந்தெடுக்கப்பட வேண்டும்.

02｜வலுவூட்டல் அடுக்கு

வலுவூட்டல் அடுக்கு என்பது குழாயின் அழுத்தத் திறனை நிர்ணயிக்கும் ஒரு முக்கிய அமைப்பாகும்.

தயாரிப்புத் தொடர் மற்றும் அழுத்தம் தேவைகளுக்கு ஏற்ப, குழாய் எஃகு கம்பி பின்னப்பட்ட அல்லது எஃகு கம்பி சுழல் வலுவூட்டல் கட்டமைப்புகளை ஏற்றுக்கொள்ளலாம்.

தேர்வு கருத்தில் கொள்ள வேண்டும்:

· வேலை அழுத்தம்

· வெடிப்பு அழுத்தம்

· அழுத்தத் தூண்டுதல் தேவைகள்

· குழாய் விட்டம்

· குறைந்த வளைவு ஆரம்

· நிறுவல் நிபந்தனைகள்

அடிக்கடி அழுத்தம் மாற்றங்கள் கொண்ட ஹைட்ராலிக் அமைப்புகளுக்கு, குழாய் தேவையான அழுத்தம் தூண்டுதல் செயல்திறனை சந்திக்கிறதா என்பதை உறுதிப்படுத்தவும் அவசியம்.

03｜வெளி கவர்

வெளிப்புற கவர் வலுவூட்டல் கட்டமைப்பிற்கு வெளிப்புற பாதுகாப்பை வழங்குகிறது.

இயக்க சூழலின் படி, பின்வரும் காரணிகளைக் கருத்தில் கொள்ள வேண்டும்:

· சிராய்ப்பு எதிர்ப்பு

· வானிலை எதிர்ப்பு

· எண்ணெய் மற்றும் கிரீஸ் எதிர்ப்பு

· ஓசோன் எதிர்ப்பு

· இயந்திர பாதுகாப்பு

04｜ஹைட்ராலிக் பொருத்துதல்கள் & ஹோஸ் அசெம்பிளி

உயர் அழுத்த ஹைட்ராலிக் ரப்பர் குழல்களை ஒரு ஹைட்ராலிக் ஹோஸ் அசெம்பிளியை உருவாக்க, உபகரண இணைப்பு தேவைகளுக்கு ஏற்ப பொருத்தமான பொருத்துதல்கள் பொருத்தப்பட்டிருக்கும்.

கிடைக்கக்கூடிய பொருத்துதல் விருப்பங்கள் பின்வருமாறு:

· நேரான பொருத்துதல்கள்

· 45° எல்போ ஃபிட்டிங்ஸ்

· 90° எல்போ ஃபிட்டிங்ஸ்

· மெட்ரிக் நூல் பொருத்துதல்கள்

· BSP நூல் பொருத்துதல்கள்

· JIC பொருத்துதல்கள்

· ORFS பொருத்துதல்கள்

· Flange பொருத்துதல்கள்

குறிப்பிட்ட பொருத்துதல் வகை, நூல் விவரக்குறிப்பு, சீல் செய்யும் முறை மற்றும் கிரிம்பிங் அளவுருக்கள் ஆகியவை சாதன இடைமுகங்கள் மற்றும் தயாரிப்பு தேவைகளுக்கு ஏற்ப உறுதிப்படுத்தப்பட வேண்டும்.

குழாய், பொருத்துதல்கள் மற்றும் கிரிம்பிங் அளவுருக்கள் பொருத்தப்பட்ட சட்டசபை அமைப்பாக கருதப்பட வேண்டும். கூறுகளின் வெவ்வேறு விவரக்குறிப்புகள் சீரற்ற முறையில் கலக்கப்படக்கூடாது.

தொழில்நுட்ப விவரக்குறிப்புகள்

வேலை அழுத்தம் மற்றும் வெப்பநிலை

வேலை அழுத்தம், வெடிப்பு அழுத்தம் மற்றும் வேலை வெப்பநிலை ஆகியவை வெவ்வேறு தொழில்நுட்ப அளவுருக்கள் மற்றும் ஒருவருக்கொருவர் மாற்ற முடியாது.

உள் விட்டம், வலுவூட்டல் அமைப்பு, தயாரிப்பு மாதிரி, வெப்பநிலை மற்றும் இயக்க நிலைமைகள் உள்ளிட்ட காரணிகளால் ஒரு குழாய் அனுமதிக்கக்கூடிய வேலை அழுத்தம் பாதிக்கப்படுகிறது. வெப்பநிலை அதிகரிக்கும் போது, ​​சில குழல்களின் அனுமதிக்கப்பட்ட வேலை அழுத்தத்தை அதற்கேற்ப சரிசெய்ய வேண்டியிருக்கும்.

தொடர்ச்சியான அல்லது அடிக்கடி அழுத்த துடிப்புகளைக் கொண்ட ஹைட்ராலிக் அமைப்புகளுக்கு, அழுத்தம் தூண்டுதல் செயல்திறன் சாதனத் தேவைகளைப் பூர்த்திசெய்கிறதா என்பதை உறுதிப்படுத்தவும் அவசியம்.

எனவே, வாங்குபவர்கள் உண்மையான பயன்பாட்டிற்கு ஏற்ப பொருத்தமான குழாய் மாதிரியைத் தேர்ந்தெடுத்து, தயாரிப்பு தொழில்நுட்ப தரவு மற்றும் உண்மையான சோதனை முடிவுகளின் அடிப்படையில் இறுதி செயல்திறனை உறுதிப்படுத்த வேண்டும்.

வழக்கமான பயன்பாடுகள்

கட்டுமான இயந்திரங்கள் — அகழ்வாராய்ச்சிகள், ஏற்றிகள், கிரேன்கள் மற்றும் பிற ஹைட்ராலிக் உபகரணங்கள்.

விவசாய இயந்திரங்கள் — டிராக்டர்கள், அறுவடை இயந்திரங்கள் மற்றும் விவசாய உபகரணங்கள்.

தொழில்துறை உபகரணங்கள் — ஹைட்ராலிக் அழுத்தங்கள், மின் அலகுகள் மற்றும் தொழில்துறை இயந்திரங்கள்.

சுரங்க உபகரணங்கள் — தேவைப்படும் தொழில்துறை சூழலில் இயங்கும் ஹைட்ராலிக் அமைப்புகள்.

மெட்டீரியல் கையாளும் கருவி — ஃபோர்க்லிஃப்ட்ஸ், லிஃப்டிங் உபகரணங்கள் மற்றும் பிற ஹைட்ராலிக் பயன்பாடுகள்.

உபகரணங்களின் இயக்க நிலைமைகளுக்கு ஏற்ப குழாய் தேர்ந்தெடுக்கப்பட வேண்டும்.

நிறுவனத்தின் சான்றிதழ்கள் & ஆவணங்கள்

தர மேலாண்மை அமைப்பு சான்றிதழ்

சுற்றுச்சூழல் மேலாண்மை அமைப்பு சான்றிதழ்

உயர் அழுத்த ஹைட்ராலிக் ஹோஸ் காப்புரிமைச் சான்றிதழ்

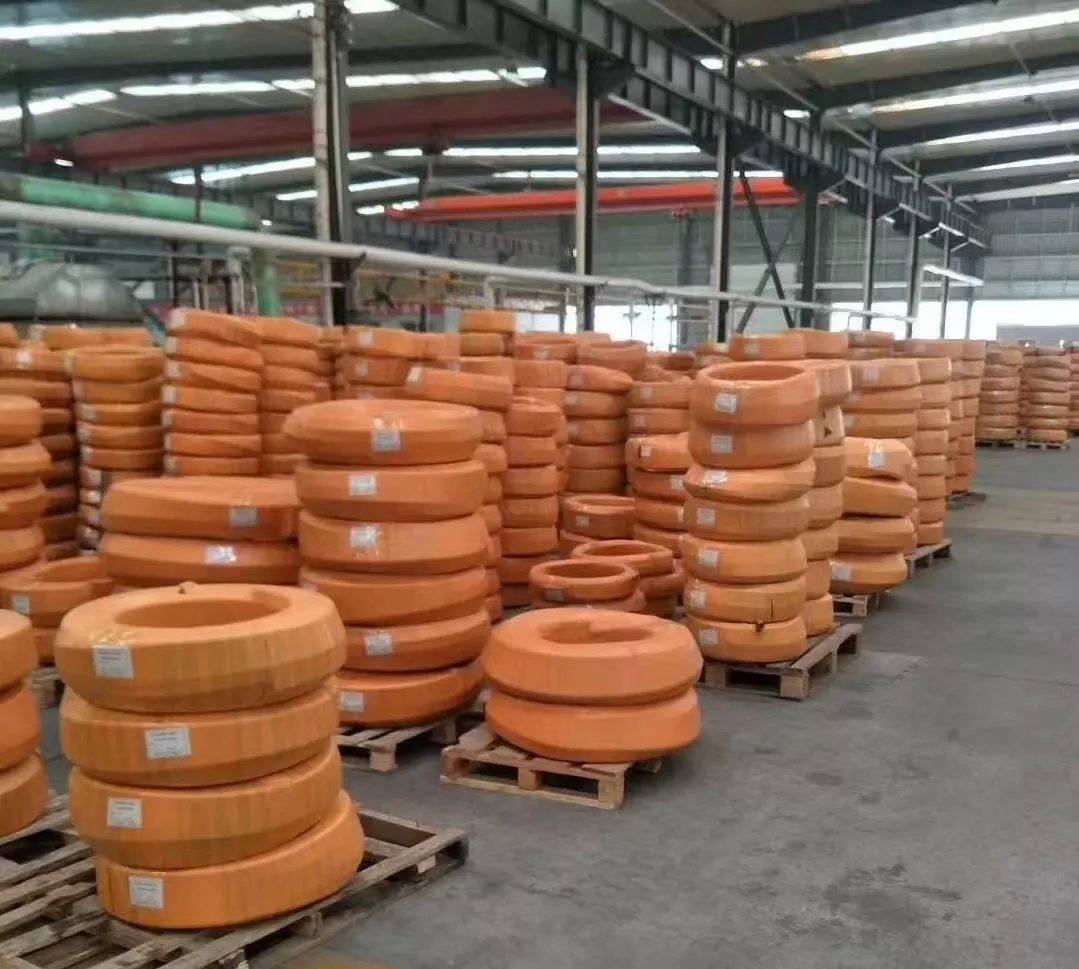

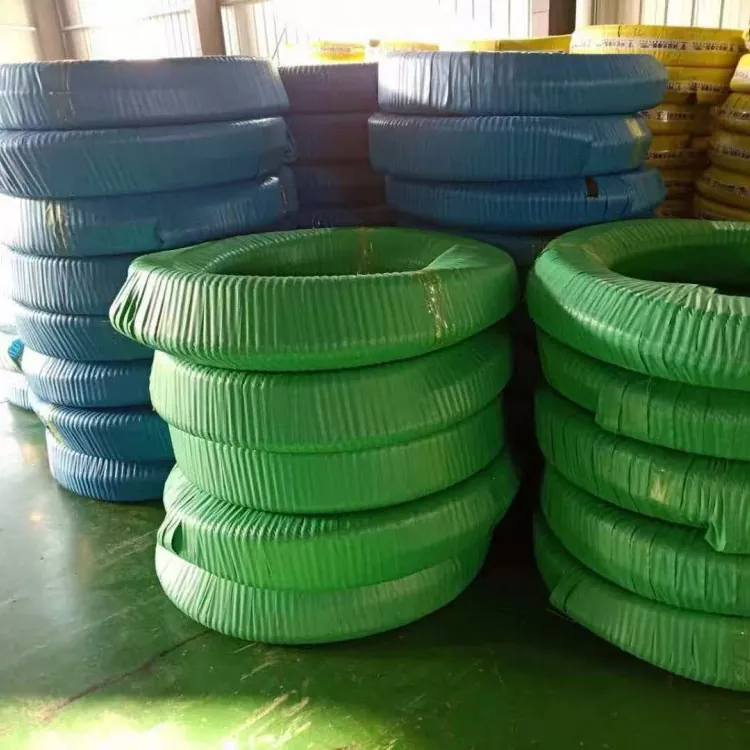

தொழிற்சாலை மற்றும் உற்பத்தி திறன்

JIDONGDA  குழாய்களை ஏன் தேர்வு செய்ய வேண்டும்?

JIDONGDA  வெவ்வேறு தொழில்துறை பயன்பாடுகளுக்கு ஹைட்ராலிக் குழாய்களை வழங்குகிறது மற்றும் வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப தயாரிப்பு ஆதாரங்களை ஒருங்கிணைக்க முடியும்.

· எஃகு கம்பி பின்னப்பட்ட மற்றும் சுழல் குழாய் விருப்பங்கள்

· தனிப்பயனாக்கப்பட்ட அளவுகள் மற்றும் நீளங்கள்

· ஹைட்ராலிக் பொருத்துதல்கள் மற்றும் குழாய் கூட்டங்கள்

· OEM மற்றும் தரமற்ற விவரக்குறிப்புகள்

· வரைபடங்கள் அல்லது மாதிரிகள் அடிப்படையில் தயாரிப்பு பொருத்தம்

· வெவ்வேறு திட்டங்களுக்கான நெகிழ்வான விநியோக தீர்வுகள்

நிறுவல் மற்றும் பராமரிப்பு

· உங்கள் ஹைட்ராலிக் அமைப்பிற்கான சரியான அழுத்த மதிப்பீட்டைத் தேர்ந்தெடுக்கவும்.

· ஹைட்ராலிக் திரவம் மற்றும் குழாய் பொருள் இடையே பொருந்தக்கூடிய தன்மையை உறுதிப்படுத்தவும்.

· அதிகப்படியான வளைவு, முறுக்கு மற்றும் வெளிப்புற சிராய்ப்பு ஆகியவற்றைத் தவிர்க்கவும்.

· இணக்கமான பொருத்துதல்கள் மற்றும் சரியான கிரிம்பிங் விவரக்குறிப்புகளைப் பயன்படுத்தவும்.

· விரிசல்கள், வீக்கங்கள், கசிவுகள் மற்றும் சேதமடைந்த பொருத்துதல்கள் ஆகியவற்றைத் தவறாமல் பரிசோதிக்கவும்.

சேதமடைந்த குழாயைப் பயன்படுத்துவதை நிறுத்துங்கள் மற்றும் ஆய்வு அல்லது மாற்றுவதற்கு முன் உபகரண உற்பத்தியாளரின் பாதுகாப்பு நடைமுறைகளைப் பின்பற்றவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1. உயர் அழுத்த ஹைட்ராலிக் குழாய் எதற்காகப் பயன்படுத்தப்படுகிறது?

கட்டுமான இயந்திரங்கள், தொழில்துறை உபகரணங்கள், விவசாய இயந்திரங்கள் மற்றும் பிற ஹைட்ராலிக் பயன்பாடுகள் உட்பட ஹைட்ராலிக் அமைப்புகளில் ஹைட்ராலிக் எண்ணெய் அல்லது இணக்கமான ஹைட்ராலிக் திரவங்களை மாற்ற உயர் அழுத்த ஹைட்ராலிக் குழல்களை பயன்படுத்தப்படுகிறது.

Q2. சடை மற்றும் சுழல் ஹைட்ராலிக் குழல்களுக்கு என்ன வித்தியாசம்?

எஃகு கம்பி சடை மற்றும் எஃகு கம்பி சுழல் குழல்களை வெவ்வேறு வலுவூட்டல் கட்டமைப்புகள் பயன்படுத்துகின்றன. அவற்றின் அழுத்த மதிப்பீடுகள், நெகிழ்வுத்தன்மை மற்றும் அழுத்தம் தூண்டுதல் செயல்திறன் ஆகியவை குறிப்பிட்ட தயாரிப்பு வடிவமைப்பு மற்றும் பொருந்தக்கூடிய விவரக்குறிப்புகளைப் பொறுத்தது.

Q3. உங்கள் ஹைட்ராலிக் குழாய் என்ன வேலை அழுத்தத்தைத் தாங்கும்?

அனுமதிக்கக்கூடிய வேலை அழுத்தம் குழாய் தொடர், உள் விட்டம், வலுவூட்டல் அமைப்பு மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது. மாதிரி தேர்வுக்கு தேவையான அழுத்தம் மற்றும் குழாய் அளவை வழங்கவும்.

Q4. பொருத்துதல்களுடன் ஹைட்ராலிக் குழல்களை வழங்க முடியுமா?

ஆம். தயாரிப்பு கிடைக்கும் தன்மை மற்றும் தனிப்பயனாக்குதல் தேவைகளுக்கு உட்பட்டு, இணக்கமான குழாய் மற்றும் பொருத்துதல் விவரக்குறிப்புகளின்படி ஹைட்ராலிக் ஹோஸ் அசெம்பிளிகள் வழங்கப்படலாம்.

Q5. எந்த ஹைட்ராலிக் திரவங்கள் உங்கள் குழல்களுடன் இணக்கமாக உள்ளன?

பொருந்தக்கூடிய தன்மை ஹைட்ராலிக் திரவ வகை, உள் குழாய் பொருள், வெப்பநிலை மற்றும் இயக்க நிலைமைகளைப் பொறுத்தது. உறுதிப்படுத்தலுக்கு திரவ பெயர் மற்றும் தொடர்புடைய தொழில்நுட்ப தகவலை வழங்கவும்.

Q6. குழாய் நீளம் மற்றும் பொருத்துதல்களைத் தனிப்பயனாக்க முடியுமா?

ஆம். வாடிக்கையாளர் வரைபடங்கள், மாதிரிகள் அல்லது தொழில்நுட்ப விவரக்குறிப்புகளின்படி தனிப்பயன் நீளம் மற்றும் இணக்கமான பொருத்துதல்கள் மதிப்பீடு செய்யப்படலாம்.

Q7. நீங்கள் OEM ஹைட்ராலிக் குழாய் விநியோகத்தை வழங்குகிறீர்களா?

ஆம். உறுதிப்படுத்தப்பட்ட தயாரிப்பு விவரக்குறிப்புகள் மற்றும் ஆர்டர் தேவைகளுக்கு ஏற்ப OEM வழங்கல் மற்றும் தனிப்பயனாக்கப்பட்ட தயாரிப்பு தீர்வுகள் கிடைக்கின்றன.

Q8. ஹைட்ராலிக் குழாய் மேற்கோளுக்கு என்ன தகவல் தேவை?

வழங்க பரிந்துரைக்கிறோம்:

உள் விட்டம் + வேலை அழுத்தம் + ஹைட்ராலிக் திரவம் + வெப்பநிலை + நீளம் + பொருத்துதல் வகை + அளவு

Q9. சரியான உயர் அழுத்த ஹைட்ராலிக் ஹோஸ் சப்ளையரைத் தேர்ந்தெடுப்பது எப்படி?

அழுத்தம் மதிப்பீடுகள், திரவ இணக்கத்தன்மை, வலுவூட்டல் அமைப்பு, பொருத்துதல் விவரக்குறிப்புகள் மற்றும் தயாரிப்பு ஆவணங்களை சரிபார்க்க உதவும் ஒரு சப்ளையரைத் தேர்வு செய்யவும். இறுதித் தேர்வு உண்மையான இயக்க நிலைமைகள் மற்றும் உறுதிப்படுத்தப்பட்ட தயாரிப்பு விவரக்குறிப்புகளின் அடிப்படையில் இருக்க வேண்டும்.

Q10. உங்கள் ஹைட்ராலிக் குழல்களுக்கு என்ன தரநிலைகள் உள்ளன?

உண்மையான தயாரிப்புத் தொடரைப் பொறுத்து, பொருந்தக்கூடிய SAE அல்லது EN தரநிலைகளின்படி ஹைட்ராலிக் குழல்களை வடிவமைக்கலாம் அல்லது வழங்கலாம். தயாரிப்பு இணக்கத்தை உறுதிசெய்ய, தேவையான தரநிலையைக் குறிப்பிடவும்.
