இரட்டைக் கோள ரப்பர் விரிவாக்க கூட்டு எவ்வாறு பைப்லைன் நெகிழ்வுத்தன்மை மற்றும் அதிர்வுக் கட்டுப்பாட்டை மேம்படுத்துகிறது

ஜிடோங்டாவழங்குகிறதுஇரட்டைக் கோள ரப்பர் விரிவாக்க கூட்டுநம்பகமான அதிர்வு தனிமைப்படுத்தல், இயக்க இழப்பீடு மற்றும் இணைப்பு நெகிழ்வுத்தன்மை தேவைப்படும் தொழில்துறை குழாய் அமைப்புகளுக்கு. இரட்டை-கோள ரப்பர் உடல், வலுவூட்டப்பட்ட துணி அடுக்குகள் மற்றும் துருப்பிடிக்காத எஃகு கண்ணி பாதுகாப்புடன் வடிவமைக்கப்பட்ட இந்த நெகிழ்வான கூறு, குழாய்கள், கம்ப்ரசர்கள், நீர் அமைப்புகள், காற்று, எண்ணெய், லேசான இரசாயனங்கள் மற்றும் பிற தொழில்துறை திரவங்களை உள்ளடக்கிய குழாய் பயன்பாடுகளுக்கு ஏற்றது.

ஒரு இரட்டை-கோள விரிவாக்க கூட்டு குழாய் இயக்கத்தை உறிஞ்சும் வகையில் வடிவமைக்கப்பட்டுள்ளது, அதே நேரத்தில் இணைக்கப்பட்ட சாதனங்களிலிருந்து குழாய் அமைப்பிற்கு மாற்றப்படும் அதிர்வு மற்றும் அழுத்தத்தை குறைக்க உதவுகிறது. ஒற்றை-கோள அமைப்புடன் ஒப்பிடும்போது, ​​அதன் இரண்டு-கோள வடிவியல் கூடுதல் நெகிழ்வுத்தன்மை மற்றும் இயக்கம் உறிஞ்சுதலை வழங்குகிறது. ஜிடோங்டா பல அடுக்கு துணி வலுவூட்டல் மற்றும் வெளிப்புற துருப்பிடிக்காத எஃகு கண்ணி அடுக்குடன் EPDM, NBR மற்றும் Neoprene போன்ற பொருட்களைப் பயன்படுத்தி வலுவூட்டப்பட்ட ரப்பர் விரிவாக்க இணைப்புகளை வழங்குகிறது. வடிவமைப்பைப் பொறுத்து, கிடைக்கக்கூடிய விவரக்குறிப்புகள் DN32–DN600, PN10/PN16/PN25 அழுத்த வகுப்புகள் மற்றும் வெப்பநிலை வரம்புகள் -20°C முதல் +120°C வரை, அதிக வெப்பநிலைக்கு சிறப்பு கலவைகள் கிடைக்கும்.

பொருளடக்கம்

1. இரட்டைக் கோள ரப்பர் விரிவாக்க கூட்டு என்றால் என்ன?
2. தொழில்துறை குழாய் அமைப்புகளில் இது ஏன் முக்கியமானது?
3. கூட்டு எவ்வாறு கட்டமைக்கப்படுகிறது?
4. முக்கிய செயல்திறன் நன்மைகள் என்ன?
5. வாங்குபவர்கள் என்ன தொழில்நுட்ப விவரக்குறிப்புகளை சரிபார்க்க வேண்டும்?
6. எங்கு பயன்படுத்தலாம்?
7. வாங்குபவர்கள் சரியான மாதிரியை எவ்வாறு தேர்ந்தெடுக்க வேண்டும்?
8. நிறுவலின் போது என்ன கருத்தில் கொள்ள வேண்டும்?
9. அடிக்கடி கேட்கப்படும் கேள்விகள்
10. தனிப்பயனாக்கப்பட்ட தீர்வை நீங்கள் எவ்வாறு கோரலாம்?

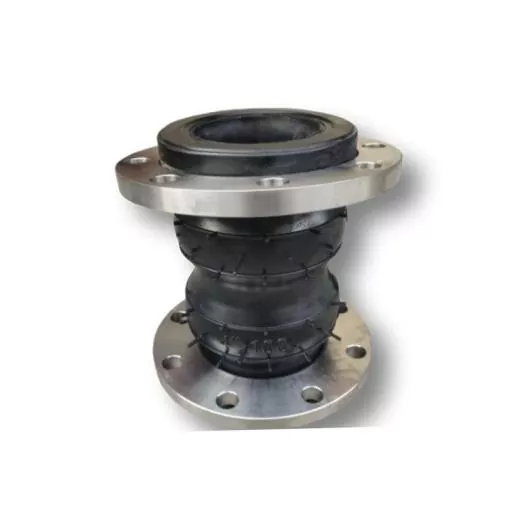

இரட்டைக் கோள ரப்பர் விரிவாக்க கூட்டு என்றால் என்ன?

இரட்டைக் கோள ரப்பர் விரிவாக்க கூட்டு என்பது இரண்டு கோள வடிவ ரப்பர் பிரிவுகளைக் கொண்ட ஒரு நெகிழ்வான குழாய் இணைப்புக் கூறு ஆகும். அதன் முதன்மை நோக்கம் இயக்கத்திற்கு இடமளிப்பது மற்றும் உபகரணங்கள் மற்றும் இணைக்கப்பட்ட குழாய்களுக்கு இடையே அதிர்வு பரிமாற்றத்தை குறைப்பதாகும்.

திடமான குழாய் இணைப்புகளைப் போலன்றி, நெகிழ்வான ரப்பர் அமைப்பு அச்சு, பக்கவாட்டு மற்றும் கோண இயக்கத்திற்கு பதிலளிக்கும். அதிர்வு மற்றும் அழுத்தம் ஏற்ற இறக்கங்கள் பைப்லைன்களில் கூடுதல் அழுத்தத்தை ஏற்படுத்தக்கூடிய சுழலும் அல்லது பரிமாற்ற உபகரணங்களைச் சுற்றி இது கூட்டு குறிப்பாக பயனுள்ளதாக இருக்கும்.

ஒரு குழாய் அமைப்புக்கு வழக்கமான ஒற்றை-கோள இணைப்பான் வழங்குவதை விட அதிக நெகிழ்வுத்தன்மை மற்றும் அதிர்வு உறிஞ்சுதல் தேவைப்படும் போது இரட்டை-கோள கட்டமைப்பு மிகவும் பயனுள்ளதாக இருக்கும். கோள வடிவவியல் அனைத்து இயக்கத்தையும் ஒரு திடமான இணைப்பு புள்ளியில் குவிப்பதற்கு பதிலாக நெகிழ்வான ரப்பர் உடலின் மூலம் இயக்கத்தை விநியோகிக்கிறது.

ரப்பர் விரிவாக்க மூட்டுகளை ஒப்பிடும் வாங்குபவர்களுக்கு, இயக்க அழுத்தம், வெப்பநிலை, ஊடகம், இயக்கத் தேவைகள், விளிம்பு கட்டமைப்பு மற்றும் நிறுவல் நிலைமைகளுக்கு ஏற்ப இரட்டை-கோள வடிவமைப்பு மதிப்பீடு செய்யப்பட வேண்டும்.

தொழில்துறை குழாய் அமைப்புகளில் இது ஏன் முக்கியமானது?

தொழில்துறை குழாய்கள் முற்றிலும் நிலையான நிலைமைகளுக்கு அரிதாகவே வெளிப்படும். விசையியக்கக் குழாய்கள் தொடங்கி நிறுத்தப்படுகின்றன, கம்ப்ரசர்கள் இயந்திர அதிர்வுகளை உருவாக்குகின்றன, திரவங்கள் அழுத்தம் ஏற்ற இறக்கங்களை உருவாக்குகின்றன, மேலும் வெப்பநிலை மாற்றங்கள் இணைக்கப்பட்ட கூறுகளை விரிவுபடுத்த அல்லது சுருங்கச் செய்கின்றன.

போதுமான நெகிழ்வுத்தன்மை இல்லாமல், இந்த மாறும் சக்திகள் நேரடியாக குழாய்கள், விளிம்புகள், வால்வுகள், குழாய்கள் மற்றும் பிற உபகரணங்களுக்கு மாற்றப்படலாம். காலப்போக்கில், மீண்டும் மீண்டும் ஏற்றுதல் சோர்வு, இணைப்பு அழுத்தம், கசிவு அல்லது முன்கூட்டிய கூறு உடைகளுக்கு பங்களிக்கும்.

ஒரு நெகிழ்வான விரிவாக்க கூட்டு இந்த விளைவுகளை தனிமைப்படுத்த உதவுகிறது. அதன் ரப்பர் உடல் திடமான குழாய் பிரிவுகளுக்கு இடையே ஒரு கட்டுப்படுத்தப்பட்ட இயக்க மண்டலத்தை வழங்குகிறது, அதே நேரத்தில் வலுவூட்டல் அடுக்குகள் இயக்க சுமைகளின் கீழ் கட்டமைப்பை ஆதரிக்கின்றன.

• உபகரணங்கள் உருவாக்கும் அதிர்வுகளை உறிஞ்சுகிறது.
• குழாய் இயக்கத்திற்கு ஈடுசெய்கிறது.
• இணைப்புகளைச் சுற்றியுள்ள மன அழுத்தத்தை குறைக்க உதவுகிறது.
• வெப்ப இயக்கம் மற்றும் நிறுவல் சகிப்புத்தன்மைக்கு இடமளிக்கிறது.
• டைனமிக் குழாய் அமைப்புகளின் மிகவும் நிலையான செயல்பாட்டை ஆதரிக்கிறது.
• அதிகப்படியான அதிர்வு பரிமாற்றத்திலிருந்து இணைக்கப்பட்ட உபகரணங்களைப் பாதுகாக்க உதவுகிறது.

கூட்டு எவ்வாறு கட்டமைக்கப்படுகிறது?

ஒரு நெகிழ்வான விரிவாக்க கூட்டு செயல்திறன் அதன் வடிவியல், ரப்பர் கலவை, வலுவூட்டல் அமைப்பு மற்றும் இணைப்பு வடிவமைப்பு ஆகியவற்றை பெரிதும் சார்ந்துள்ளது. ஒரு வழக்கமான வலுவூட்டப்பட்ட இரட்டை-கோள கட்டமைப்பு பல செயல்பாட்டு அடுக்குகளை ஒருங்கிணைக்கிறது.

இரட்டைக் கோள ரப்பர் உடல்

இரண்டு-கோள வடிவவியல் பல திசைகளில் இயக்கத்தைக் கையாளும் திறன் கொண்ட ஒரு நெகிழ்வான பணிப் பகுதியை உருவாக்குகிறது. வளைந்த அமைப்பு முற்றிலும் உறுதியான இணைப்பை நம்பாமல் சிதைவை அனுமதிக்கிறது.

பல அடுக்கு துணி வலுவூட்டல்

அழுத்தம் எதிர்ப்பு மற்றும் சோர்வு நிலைத்தன்மையை மேம்படுத்த ரப்பர் உடலில் துணி வலுவூட்டல் இணைக்கப்பட்டுள்ளது. தேவையான அழுத்தம் வகுப்பு மற்றும் பயன்பாட்டு நிலைமைகளுக்கு ஏற்ப வலுவூட்டல் அமைப்பு தேர்ந்தெடுக்கப்படுகிறது.

துருப்பிடிக்காத எஃகு மெஷ் பாதுகாப்பு

வெளிப்புற துருப்பிடிக்காத எஃகு கண்ணி அடுக்கு கூடுதல் இயந்திர பாதுகாப்பு மற்றும் கட்டமைப்பு ஆதரவை வழங்க முடியும். விரிவாக்க கூட்டு மாறும் சுமைகள் மற்றும் மீண்டும் மீண்டும் அதிர்வுகளை வெளிப்படுத்தும் சூழல்களில் இது குறிப்பாக மதிப்புமிக்கது.

Flanged இணைப்பு

Flanged முனைகள் தற்போதுள்ள குழாய்களுக்கு நெகிழ்வான மூட்டை இணைக்கும் நடைமுறை முறையை வழங்குகிறது. சரியான விளிம்பு பரிமாணங்கள், போல்ட் வடிவங்கள், கேஸ்கெட் தேர்வு மற்றும் சீரமைப்பு ஆகியவை சீல் செய்யும் செயல்திறனை பராமரிக்க முக்கியம்.

முக்கிய செயல்திறன் நன்மைகள் என்ன?

இரட்டை-கோள ரப்பர் விரிவாக்க கூட்டு மதிப்பு எளிய குழாய் நெகிழ்வுத்தன்மைக்கு அப்பால் நீண்டுள்ளது. அதன் கட்டுமானம் தொழில்துறை குழாய் அமைப்புகளில் எதிர்கொள்ளும் பல பொதுவான சவால்களை நிவர்த்தி செய்கிறது.

வழக்கமான திடமான இணைப்பான் போதுமான நெகிழ்வுத்தன்மை அல்லது அதிர்வு தனிமைப்படுத்தலை வழங்காத பயன்பாடுகளுக்கு இந்த பண்புகள் தயாரிப்பை பொருத்தமானதாக ஆக்குகிறது.

வாங்குபவர்கள் என்ன தொழில்நுட்ப விவரக்குறிப்புகளை சரிபார்க்க வேண்டும்?

ஒரு நெகிழ்வான மூட்டைத் தேர்ந்தெடுப்பது, பெயரளவு குழாய் விட்டத்தைத் தேர்ந்தெடுப்பதை விட உண்மையான இயக்க நிலைமைகளுடன் தொடங்க வேண்டும். இரட்டைக் கோள வடிவமைப்பை மதிப்பிடும்போது பின்வரும் விவரக்குறிப்புகள் மிகவும் முக்கியமானவை.

உண்மையான தேர்வு எப்போதும் முழுமையான கணினி வடிவமைப்பின் அடிப்படையில் இருக்க வேண்டும். அழுத்தம், வெப்பநிலை, திரவ கலவை, இயக்கம் வீச்சு, விளிம்பு பரிமாணங்கள் மற்றும் நிறுவல் சூழல் ஆகியவை உற்பத்திக்கு முன் உறுதிப்படுத்தப்பட வேண்டும்.

எங்கு பயன்படுத்தலாம்?

அதிர்வு, இயக்கம் அல்லது இயந்திர அழுத்தத்தை முற்றிலுமாக அகற்ற முடியாத குழாய் அமைப்புகளுக்கு இரட்டை-கோள நெகிழ்வான இணைப்பு மிகவும் பொருத்தமானது.

பம்ப் மற்றும் அமுக்கி அமைப்புகள்

பம்ப்கள் மற்றும் கம்ப்ரசர்கள் இயந்திர அதிர்வுக்கான பொதுவான ஆதாரங்கள். உபகரணங்களுக்கு அருகில் ஒரு நெகிழ்வான கூட்டு நிறுவுதல் இணைக்கப்பட்ட பைப்லைனில் அதிர்வு பரிமாற்றத்தை கட்டுப்படுத்த உதவும்.

நீர் மற்றும் திரவ குழாய்

நீர் சுத்திகரிப்பு, தொழில்துறை நீர் சுழற்சி மற்றும் பொது திரவ போக்குவரத்து அமைப்புகள் நெகிழ்வான இணைப்புகளை பராமரிக்கும் போது இயக்கத்திற்கு இடமளிக்க ரப்பர் விரிவாக்க மூட்டுகளைப் பயன்படுத்தலாம்.

தொழில்துறை செயல்முறை கோடுகள்

இணக்கமான எண்ணெய்கள், காற்று, லேசான இரசாயனங்கள் மற்றும் பிற தொழில்துறை திரவங்களைக் கொண்டு செல்லும் அமைப்புகள் தேவையான ஊடக எதிர்ப்பின் படி வெவ்வேறு ரப்பர் கலவைகளைப் பயன்படுத்தலாம்.

சிக்கலான குழாய் தளவமைப்புகள்

பல குழாய் பிரிவுகள், உபகரண இணைப்புகள் மற்றும் கட்டமைப்பு சகிப்புத்தன்மை ஆகியவை சீரமைப்பு சவால்களை உருவாக்கும் போது, ​​சரியாக தேர்ந்தெடுக்கப்பட்ட நெகிழ்வான கூட்டு கூடுதல் இயக்க திறனை வழங்க முடியும்.

வாங்குபவர்கள் சரியான மாதிரியை எவ்வாறு தேர்ந்தெடுக்க வேண்டும்?

மேற்கோளைக் கோரும்போது கொள்முதல் குழுக்கள் விரிவான செயல்பாட்டுத் தகவலை வழங்க வேண்டும். இது ரப்பர் கலவை, வலுவூட்டல், அளவு, அழுத்தம் மதிப்பீடு மற்றும் உண்மையான பயன்பாட்டுடன் இணைப்பு உள்ளமைவு ஆகியவற்றைப் பொருத்த உற்பத்தியாளரை செயல்படுத்துகிறது.

1. குழாய் விட்டம் உறுதிப்படுத்தவும்:தேவையான DN அல்லது பெயரளவு குழாய் அளவைக் கண்டறியவும்.
2. இயக்க அழுத்தத்தை சரிபார்க்கவும்:சாதாரண மற்றும் நிலையற்ற இயக்க நிலைமைகளுக்கு ஏற்ற அழுத்த வகுப்பைத் தேர்ந்தெடுக்கவும்.
3. இயக்க வெப்பநிலையை அடையாளம் காணவும்:சாதாரண வெப்பநிலை மற்றும் சாத்தியமான உச்ச வெப்பநிலை இரண்டையும் கவனியுங்கள்.
4. ஊடகத்தைக் குறிப்பிடவும்:நீர், எண்ணெய், காற்று, இரசாயனங்கள் மற்றும் பிற திரவங்களுக்கு வெவ்வேறு ரப்பர் கலவைகள் தேவைப்படலாம்.
5. இயக்கத்தை அளவிடவும்:எதிர்பார்க்கப்படும் அச்சு, பக்கவாட்டு மற்றும் கோண இயக்கத்தைத் தீர்மானிக்கவும்.
6. விளிம்பு பரிமாணங்களை உறுதிப்படுத்தவும்:போல்ட்-ஹோல் வடிவங்கள் மற்றும் இணைப்பு பரிமாணங்கள் பைப்லைனுடன் பொருந்த வேண்டும்.
7. நிறுவல் சூழலைக் கவனியுங்கள்:வெளிப்புற வெளிப்பாடு, அதிர்வு தீவிரம் மற்றும் சுற்றியுள்ள உபகரணங்கள் இறுதி கட்டமைப்பை பாதிக்கலாம்.

இந்த விவரங்களை முன்கூட்டியே வழங்குவது விவரக்குறிப்பு பிழைகளை குறைக்கலாம் மற்றும் OEM தனிப்பயனாக்கத்தை மிகவும் திறமையானதாக மாற்றலாம்.

நிறுவலின் போது என்ன கருத்தில் கொள்ள வேண்டும்?

சரியாக வடிவமைக்கப்பட்ட விரிவாக்க கூட்டுக்கு கூட சரியான நிறுவல் தேவைப்படுகிறது. நெகிழ்வான உடல் சரியான குழாய் ஆதரவு அல்லது சீரமைப்புக்கு மாற்றாக கருதப்படக்கூடாது.

• போல்ட்களை இறுக்குவதற்கு முன் விளிம்பு சீரமைப்பைச் சரிபார்க்கவும்.
• இணக்கமான கேஸ்கட்கள் மற்றும் சரியாக குறிப்பிடப்பட்ட ஃபாஸ்டென்சர்களைப் பயன்படுத்தவும்.
• நிறுவலின் போது அதிகப்படியான நீட்சி, சுருக்க அல்லது முறுக்குவதைத் தவிர்க்கவும்.
• அருகிலுள்ள குழாய்கள் சரியாக ஆதரிக்கப்படுவதை உறுதிசெய்க.
• கூர்மையான பொருள்கள் அல்லது வெளிப்புற கூறுகள் ரப்பர் உடலை சேதப்படுத்தாமல் தடுக்கவும்.
• வடிவமைக்கப்பட்ட இழப்பீட்டு வரம்பிற்குள் இயக்க இயக்கம் உள்ளது என்பதைச் சரிபார்க்கவும்.
• காணக்கூடிய தேய்மானம், விரிசல், சிதைவு அல்லது இணைப்புச் சிக்கல்கள் உள்ளதா என அவ்வப்போது மூட்டைப் பரிசோதிக்கவும்.

சரியான நிறுவல் கூட்டு அதன் நோக்கம் கொண்ட வடிவமைப்பின் படி செயல்பட உதவுகிறது மற்றும் நெகிழ்வான உறுப்பு மீது தேவையற்ற இயந்திர ஏற்றுதலை குறைக்கலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

1. இரட்டைக் கோள ரப்பர் விரிவாக்க இணைப்பின் முக்கிய நன்மை என்ன?

இரட்டை-கோள நெகிழ்வான கட்டமைப்பின் மூலம் அதிகரித்த இயக்கம் உறிஞ்சுதல் மற்றும் அதிர்வு தனிமைப்படுத்தலை வழங்கும் அதன் முக்கிய செயல்பாட்டு நன்மை.

2. ரப்பர் உடலுக்கு என்ன பொருட்கள் கிடைக்கின்றன?

பொதுவான பொருள் விருப்பங்களில் EPDM, NBR மற்றும் Neoprene ஆகியவை அடங்கும். இயக்க ஊடகம் அல்லது வெப்பநிலைக்கு ஒரு குறிப்பிட்ட உருவாக்கம் தேவைப்படும்போது தனிப்பயனாக்கப்பட்ட ரப்பர் கலவைகளையும் கருத்தில் கொள்ளலாம்.

3. என்ன அழுத்த மதிப்பீடுகள் உள்ளன?

கட்டமைப்பு மற்றும் பயன்பாட்டுத் தேவைகளைப் பொறுத்து, PN10, PN16 அல்லது PN25 வேலை அழுத்த வகுப்புகளுக்கு உள்ளமைவுகளை வடிவமைக்க முடியும்.

4. என்ன அளவுகளை தனிப்பயனாக்கலாம்?

குறிப்பிடப்பட்ட தயாரிப்பு வரம்பு DN32 முதல் DN600 வரை உள்ளடக்கியது, அதே நேரத்தில் திட்டத் தேவைகள் மற்றும் பொறியியல் விவரக்குறிப்புகளின்படி பெரிய அளவுகளைக் கருத்தில் கொள்ளலாம்.

5. பம்புகள் மற்றும் கம்ப்ரசர்களுக்கு அருகில் இதைப் பயன்படுத்தலாமா?

ஆம். பம்ப்கள் மற்றும் கம்ப்ரசர்கள் வழக்கமான நிறுவல் இடங்களாகும், ஏனெனில் இந்த இயந்திரங்கள் அதிர்வு மற்றும் டைனமிக் சுமைகளை உருவாக்க முடியும், அவை இணைக்கப்பட்ட குழாய்களிலிருந்து தனிமைப்படுத்தப்பட வேண்டும்.

6. இணைப்பு வகையை தனிப்பயனாக்க முடியுமா?

ஆம். Flanged இணைப்புகள் கிடைக்கின்றன, மேலும் குழாய் கட்டமைப்பு மற்றும் திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயன்-பொறியியல் பொருத்துதல்கள் உருவாக்கப்படலாம்.

தனிப்பயனாக்கப்பட்ட தீர்வை நீங்கள் எவ்வாறு கோரலாம்?

தொழில்துறை வாங்குபவர்களுக்கு, சரியான நெகிழ்வான கூட்டுத் தேர்வு என்பது தயாரிப்பு விவரக்குறிப்புகள் மற்றும் கணினி பொறியியல் ஆகியவற்றின் கலவையாகும். வெவ்வேறு விட்டம், ரப்பர் கலவைகள், வலுவூட்டல் கட்டமைப்புகள், அழுத்தம் தேவைகள் மற்றும் இணைப்பு உள்ளமைவுகளை உள்ளடக்கிய தனிப்பயனாக்கப்பட்ட ரப்பர் விரிவாக்க கூட்டு தீர்வுகளை JIDONGDA வழங்குகிறது. மேற்கோளைக் கோரும்போது, ​​குழாயின் அளவு, இயக்க அழுத்தம், வெப்பநிலை, ஊடகம், இயக்கத் தேவைகள், விளிம்பு பரிமாணங்கள் மற்றும் பயன்பாட்டுச் சூழல் ஆகியவற்றை முடிந்தவரை வழங்கவும். இந்த விவரங்கள் உற்பத்தியாளரை பொருத்தமான உள்ளமைவை மிகவும் துல்லியமாக மதிப்பிட அனுமதிக்கின்றன.

ஒரு பம்ப், கம்ப்ரசர், நீர் குழாய், தொழில்துறை செயல்முறை அமைப்பு அல்லது பிற கோரும் பயன்பாட்டிற்கான நம்பகமான நெகிழ்வான இணைப்பை நீங்கள் பெறுகிறீர்கள் என்றால்,எங்களை தொடர்பு கொள்ளவும்உங்கள் இயக்க நிலைமைகள், தனிப்பயனாக்கத் தேவைகள், தொழில்நுட்ப விவரக்குறிப்புகள் மற்றும் மொத்த ஆர்டர் தேவைகள் ஆகியவற்றை JIDONGDA உடன் விவாதிக்க.
