ஒரு நெளி உலோக விரிவாக்க கூட்டு உயர் வெப்பநிலை குழாய் அமைப்புகளின் நம்பகத்தன்மையை எவ்வாறு மேம்படுத்தலாம்

கட்டுரை சுருக்கம்: A நெளி உலோக விரிவாக்க கூட்டுவெப்ப விரிவாக்கம், அதிர்வு, அழுத்தம் ஏற்ற இறக்கங்கள் மற்றும் இயந்திர இயக்கம் ஆகியவற்றிற்கு வெளிப்படும் தொழில்துறை குழாய்களுக்கு கட்டுப்படுத்தப்பட்ட நெகிழ்வுத்தன்மையை வழங்குகிறது. நெளிவுற்ற துருப்பிடிக்காத எஃகு பெல்லோஸ் கட்டமைப்பைப் பயன்படுத்துவதன் மூலம், இது அச்சு, பக்கவாட்டு மற்றும் கோண இடப்பெயர்ச்சியை ஈடுசெய்யும் அதே வேளையில் வெல்ட் சோர்வு, விளிம்பு கசிவு மற்றும் மன அழுத்தம் தொடர்பான சிதைவைக் குறைக்க உதவுகிறது. இந்த வழிகாட்டி அதன் செயல்பாட்டுக் கொள்கை, முக்கிய விவரக்குறிப்புகள், பொருள் விருப்பத்தேர்வுகள், பயன்பாடுகள், தேர்வுக் காரணிகள் மற்றும் கோரிக்கை குழாய் அமைப்புகளுக்கான நன்மைகள் ஆகியவற்றை விளக்குகிறது.

பொருளடக்கம்

1. ஒரு நெளி உலோக விரிவாக்க கூட்டு என்றால் என்ன?
2. தொழில்துறை குழாய்களில் இது எவ்வாறு வேலை செய்கிறது?
3. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் என்ன?
4. முக்கிய நன்மைகள் என்ன?
5. இது பொதுவாக எங்கே பயன்படுத்தப்படுகிறது?
6. சரியான தயாரிப்பை எப்படி தேர்ந்தெடுக்க வேண்டும்?
7. அடிக்கடி கேட்கப்படும் கேள்விகள்
8. இறுதி எண்ணங்கள்

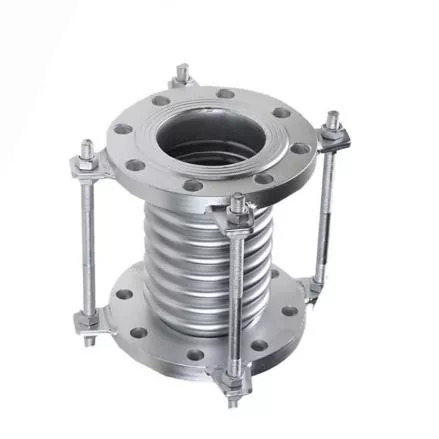

ஒரு நெளி உலோக விரிவாக்க கூட்டு என்றால் என்ன?

ஜிடோங்டாபொருட்கள் aநெளி உலோக விரிவாக்க கூட்டுகட்டமைப்பு ஸ்திரத்தன்மையை இழக்காமல் தொழில்துறை குழாய் கட்டுப்படுத்தப்பட்ட நெகிழ்வுத்தன்மையை வழங்க வடிவமைக்கப்பட்டுள்ளது. அதன் நெளி பெல்லோஸ் கட்டுமானமானது வெப்பநிலை மாற்றங்கள், உபகரண அதிர்வு, அழுத்தம் ஏற்ற இறக்கங்கள் மற்றும் இயந்திர அழுத்தத்தால் ஏற்படும் இயக்கத்திற்கு இடமளிக்கும் ஒரு பைப்லைனை அனுமதிக்கிறது.

ஒரு திடமான குழாய் பிரிவைப் போலன்றி, ஒரு விரிவாக்க கூட்டு குழாய் அமைப்பிற்குள் வேண்டுமென்றே நெகிழ்வான பகுதியை உருவாக்குகிறது. ஒரு குழாய் வெப்பமடையும் போது அல்லது குளிர்ச்சியடையும் போது, ​​அதன் நீளம் மற்றும் நிலை மாறலாம். இந்த இயக்கங்கள் கட்டுப்படுத்தப்பட்டால், வெல்ட்கள், விளிம்புகள், வால்வுகள், குழாய்கள் மற்றும் இணைக்கப்பட்ட உபகரணங்களைச் சுற்றி அதிகப்படியான அழுத்தம் குவிந்துவிடும். ஒழுங்காக வடிவமைக்கப்பட்ட உலோக விரிவாக்க கூட்டு இந்த இயக்கங்களை சேதப்படுத்தும் சுமைகளாக மாறுவதற்கு முன்பு உறிஞ்ச உதவுகிறது.

தொழில்துறை உலோக விரிவாக்க மூட்டுகளை மதிப்பிடும் வாங்குபவர்களுக்கு, பெல்லோஸ் பொருள், இயக்கத் தேவைகள், அழுத்தம் மதிப்பீடு, வெப்பநிலை வரம்பு, இணைப்பு முறை மற்றும் நிறுவல் சூழல் அனைத்தையும் ஒன்றாகக் கருத்தில் கொள்ள வேண்டும்.

தொழில்துறை குழாய்களில் இது எவ்வாறு வேலை செய்கிறது?

இயக்கக் கொள்கையானது நெளி உலோக பெல்லோஸின் கட்டுப்படுத்தப்பட்ட மீள் சிதைவை அடிப்படையாகக் கொண்டது. பல சுருள்கள் இணைக்கப்பட்ட குழாய் நகரும் போது பெல்லோஸ் வளைய அனுமதிக்கின்றன, அதே நேரத்தில் உலோக அமைப்பு அழுத்தம் எல்லையை பராமரிக்கிறது.

வெப்ப விரிவாக்க இழப்பீடு

செயல்முறை வெப்பநிலை உயரும்போது உயர் வெப்பநிலை குழாய்கள் விரிவடைகின்றன மற்றும் அவை வீழ்ச்சியடையும் போது சுருங்குகின்றன. நீராவி, கொதிகலன், இரசாயன, எண்ணெய் மற்றும் வெப்ப-திரவ அமைப்புகளில், மீண்டும் மீண்டும் வெப்பநிலை சுழற்சிகள் கணிசமான இயக்கத்தை உருவாக்க முடியும். நெளி துருத்திகள் இந்த இடப்பெயர்வை உறிஞ்சி, கடினமான குழாய் பிரிவுகளுக்கு மாற்றப்படும் அழுத்தத்தைக் குறைக்கின்றன.

இயந்திர மற்றும் அதிர்வு இழப்பீடு

பம்புகள், கம்ப்ரசர்கள், விசிறிகள், விசையாழிகள் மற்றும் சுழலும் இயந்திரங்கள் போன்ற தொழில்துறை உபகரணங்கள் இணைக்கப்பட்ட குழாய்களில் அதிர்வுகளை அறிமுகப்படுத்தலாம். ஒரு பொருத்தமாக வடிவமைக்கப்பட்ட விரிவாக்க கூட்டு கட்டுப்படுத்தப்பட்ட இயக்கத்திற்கு இடமளிக்கிறது மற்றும் திடமான குழாய் இணைப்புகள் மூலம் நேரடியாக அதிர்வுகளை கடத்துவதை தடுக்க உதவுகிறது.

பல திசை இயக்கம்

அமைப்பின் வடிவமைப்பைப் பொறுத்து, உலோக விரிவாக்க மூட்டுகள் மூன்று முக்கிய இயக்க வகைகளுக்கு ஈடுசெய்யும்:

• அச்சு இயக்கம்:குழாய் அச்சில் சுருக்கம் அல்லது நீட்டிப்பு.
• பக்கவாட்டு இயக்கம்:இணைக்கப்பட்ட குழாய் பிரிவுகளின் பக்கவாட்டு இடப்பெயர்ச்சி.
• கோண இயக்கம்:இணைக்கப்பட்ட குழாய் பிரிவுகளுக்கு இடையே சுழற்சி இயக்கம்.

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் என்ன?

ஒரு விரிவாக்க கூட்டுத் தேர்வு என்பது பெயரளவு குழாய் அளவைத் தேர்ந்தெடுப்பதற்குப் பதிலாக உண்மையான இயக்க நிலைமைகளுடன் தொடங்க வேண்டும். JIDONGDA இன் தயாரிப்புத் தகவல் தொழில்துறை பயன்பாடுகளுக்கான பல்வேறு பொருள் மற்றும் இணைப்பு கட்டமைப்புகளுடன் துருப்பிடிக்காத எஃகு பெல்லோக்களை உள்ளடக்கியது.

ஒவ்வொரு திட்டத்திற்கும் உண்மையான அழுத்தம், வெப்பநிலை, இயக்கம், சுழற்சி அதிர்வெண் மற்றும் சோர்வு தேவைகள் உறுதிப்படுத்தப்பட வேண்டும். நிலையான கட்டமைப்புகள் நிறுவல் நிபந்தனைகளை பூர்த்தி செய்யாதபோது தனிப்பயனாக்கப்பட்ட வடிவமைப்புகளை கருத்தில் கொள்ளலாம்.

முக்கிய நன்மைகள் என்ன?

1. உயர்ந்த வெப்பநிலையில் நம்பகமான செயல்திறன்

மெட்டல் பெல்லோக்கள் பல வழக்கமான நெகிழ்வான கூறுகளின் நடைமுறை இயக்க வரம்பை விட வெப்பநிலை அதிகமாக இருக்கும் பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது. பொருள் தேர்வு மற்றும் வடிவமைப்பைப் பொறுத்து, துருப்பிடிக்காத எஃகு கட்டுமானம் தேவைப்படும் வெப்பச் சூழலை ஆதரிக்கும்.

2. குறைக்கப்பட்ட குழாய் அழுத்தம்

வெப்ப இயக்கம் படிப்படியாக நிலையான புள்ளிகள் மற்றும் உபகரணங்கள் இணைப்புகளில் அதிகப்படியான சுமைகளை உருவாக்க முடியும். கட்டுப்படுத்தப்பட்ட நெகிழ்வுத்தன்மையை அறிமுகப்படுத்துவதன் மூலம், விரிவாக்க கூட்டு இயக்கத்தை மறுபகிர்வு செய்ய உதவுகிறது மற்றும் முக்கியமான பகுதிகளில் அழுத்தத்தின் செறிவைக் குறைக்கிறது.

3. அதிர்வுக்கு சிறந்த எதிர்ப்பு

இயந்திரங்கள் தொடர்ச்சியான அல்லது இடைப்பட்ட அதிர்வுகளை உருவாக்கும் இடத்தில், ஒரு நெகிழ்வான உலோக இணைப்பு உபகரணங்கள் மற்றும் குழாய்களுக்கு இடையில் இயக்கத்தை தனிமைப்படுத்த உதவும். கூட்டு சரியாகத் தேர்ந்தெடுக்கப்பட்டு நிறுவப்படும் போது, ​​இது மேம்பட்ட கணினி நிலைத்தன்மைக்கு பங்களிக்கும்.

4. நெகிழ்வான நிறுவல் விருப்பங்கள்

திரிக்கப்பட்ட, விளிம்பு மற்றும் பற்றவைக்கப்பட்ட கட்டமைப்புகள் விரிவாக்க மூட்டுகளை வெவ்வேறு குழாய் கட்டமைப்புகளில் ஒருங்கிணைப்பதை சாத்தியமாக்குகின்றன. சிறிய விட்டம் கொண்ட திரிக்கப்பட்ட தயாரிப்புகள் சிறிய உபகரண இணைப்புகளைச் சுற்றி பயனுள்ளதாக இருக்கும், அதே சமயம் விளிம்பு மற்றும் பற்றவைக்கப்பட்ட வடிவமைப்புகள் பெரிய தொழில்துறை குழாய் அமைப்புகளுக்கு பொருந்தும்.

5. நீண்ட கால சுழற்சி செயல்திறன்

தொழில்துறை குழாய்கள் அதன் செயல்பாட்டு காலத்தில் ஆயிரக்கணக்கான வெப்பமூட்டும் மற்றும் குளிரூட்டும் சுழற்சிகளை அனுபவிக்கலாம். சரியான பெல்லோஸ் வடிவியல், பொருள் தேர்வு, உருவாக்கும் தரம் மற்றும் இயக்கம் கட்டுப்பாடு ஆகியவை நம்பகமான சோர்வு செயல்திறனை அடைவதற்கு முக்கியம்.

இது பொதுவாக எங்கே பயன்படுத்தப்படுகிறது?

கடினமான குழாய்கள் வெப்ப இடப்பெயர்ச்சி அல்லது இயந்திர இயக்கத்திற்கு இடமளிக்கும் இடங்களில் ஒரு நெளி உலோக விரிவாக்க கூட்டு மதிப்புமிக்கது. வழக்கமான பயன்பாட்டுப் பகுதிகள் அடங்கும்:

• பெட்ரோ கெமிக்கல் செயலாக்க குழாய்கள்
• மின் உற்பத்தி நிலையங்கள்
• நீராவி மற்றும் கொதிகலன் அமைப்புகள்
• உயர் வெப்பநிலை HVAC அமைப்புகள்
• தொழில்துறை உலை உபகரணங்கள்
• எண்ணெய் மற்றும் எரிவாயு செயலாக்க வசதிகள்
• இரசாயன செயலாக்க குழாய்கள்
• கடல் பொறியியல் அமைப்புகள்
• இயந்திர உபகரணங்கள் இணைப்புகள்
• உயர் வெப்பநிலை திரவ போக்குவரத்து அமைப்புகள்

எடுத்துக்காட்டாக, ஒரு கொதிகலனை கீழ்நிலை உபகரணங்களுடன் இணைக்கும் நீராவி குழாய் தொடக்கத்தின் போது குறிப்பிடத்தக்க வெப்ப விரிவாக்கத்தை அனுபவிக்கலாம். போதுமான இயக்க இழப்பீடு இல்லாமல், இந்த விரிவாக்கம் குழாய் ஆதரவுகள் மற்றும் உபகரண முனைகளில் கூடுதல் சுமைகளை வைக்கலாம். சரியாக வடிவமைக்கப்பட்ட பெல்லோஸ் விரிவாக்க கூட்டு இந்த இயக்கம் நிகழக்கூடிய ஒரு நியமிக்கப்பட்ட பகுதியை வழங்குகிறது.

சரியான தயாரிப்பை எப்படி தேர்ந்தெடுக்க வேண்டும்?

தயாரிப்புத் தேர்வு தோற்றம் அல்லது பெயரளவு விட்டம் ஆகியவற்றைக் காட்டிலும் பொறியியல் தரவுகளின் அடிப்படையில் இருக்க வேண்டும். மேற்கோளைக் கோருவதற்கு முன், வாங்குபவர்கள் பின்வரும் தகவலைத் தயாரிக்க வேண்டும்:

1. பெயரளவு குழாய் விட்டம்:தேவையான DN அளவு மற்றும் இணைப்பு பரிமாணங்களை அடையாளம் காணவும்.
2. இயக்க வெப்பநிலை:சாதாரண, குறைந்தபட்ச மற்றும் அதிகபட்ச வெப்பநிலையைக் குறிப்பிடவும்.
3. இயக்க அழுத்தம்:சாதாரண மற்றும் அதிகபட்ச வேலை அழுத்தத்தைச் சேர்க்கவும்.
4. இயக்கத் தேவைகள்:எதிர்பார்க்கப்படும் அச்சு, பக்கவாட்டு அல்லது கோண இயக்கத்தை வரையறுக்கவும்.
5. ஊடகம்:கணினி நீராவி, நீர், எண்ணெய், எரிவாயு, இரசாயனங்கள் அல்லது வேறு திரவத்தை கொண்டு செல்கிறதா என்பதைக் கண்டறியவும்.
6. பொருள் தேவைகள்:சூழலுக்கு ஏற்ப SS304, SS316, SS321 அல்லது பொருத்தமான வேறு கலவையைத் தேர்ந்தெடுக்கவும்.
7. இணைப்பு முறை:திரிக்கப்பட்ட, விளிம்பு அல்லது பற்றவைக்கப்பட்ட முனைகள் தேவையா என்பதைத் தீர்மானிக்கவும்.
8. நிறுவல் நிபந்தனைகள்:கிடைக்கக்கூடிய இடம், குழாய் ஆதரவுகள், வழிகாட்டிகள், நங்கூரங்கள் மற்றும் உபகரண இணைப்புகளைக் கவனியுங்கள்.

ஒரு பொது நெகிழ்வான இணைப்பிலிருந்து ஒரு விரிவாக்க கூட்டு வேறுபடுத்துவதும் முக்கியம். விரிவாக்க மூட்டுகள் குறிப்பிட்ட இயக்கம் மற்றும் சோர்வு தேவைகளை சுற்றி வடிவமைக்கப்பட்டுள்ளன, எனவே பெல்லோஸ் வடிவியல் மற்றும் கணினி கட்டுப்பாடுகள் முழுமையான குழாய் வடிவமைப்பின் ஒரு பகுதியாக மதிப்பீடு செய்யப்பட வேண்டும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: ஒரு நெளி உலோக விரிவாக்க இணைப்பின் முதன்மை நோக்கம் என்ன?

அதன் முதன்மை நோக்கம் வெப்ப விரிவாக்கம் மற்றும் குழாய் அமைப்புகளில் கட்டுப்படுத்தப்பட்ட இயந்திர இயக்கத்தை ஈடுசெய்வதாகும், அதே நேரத்தில் கடினமான கூறுகளுக்கு மாற்றப்படும் அழுத்தத்தைக் குறைக்கிறது.

Q2: நீராவி குழாய்களுக்கு உலோக விரிவாக்க மூட்டுகளைப் பயன்படுத்த முடியுமா?

ஆம். துருப்பிடிக்காத எஃகு பெல்லோஸ் விரிவாக்க மூட்டுகள் பொதுவாக நீராவி மற்றும் கொதிகலன் குழாய்களில் பயன்படுத்தப்படுகின்றன, தேர்ந்தெடுக்கப்பட்ட பொருள், அழுத்தம் மதிப்பீடு, வெப்பநிலை மதிப்பீடு மற்றும் இயக்கம் திறன் ஆகியவை இயக்க நிலைமைகளுக்கு பொருந்தும்.

Q3: என்ன பொருட்கள் பொதுவாகப் பயன்படுத்தப்படுகின்றன?

பொதுவான விருப்பங்களில் SS304, SS316 மற்றும் SS321 துருப்பிடிக்காத எஃகு ஆகியவை அடங்கும். அதிக அரிப்பு எதிர்ப்பு அல்லது சிறப்பு இயக்க நிலைமைகள் தேவைப்படும்போது தனிப்பயனாக்கப்பட்ட உலோகக்கலவைகளும் பரிசீலிக்கப்படலாம்.

Q4: சிறிய பைப்லைன்களுக்கு திரிக்கப்பட்ட விரிவாக்க மூட்டுகள் பொருத்தமானதா?

ஆம். சிறிய விட்டம் கொண்ட குழாய்கள், உபகரண இணைப்புகள் மற்றும் இடம் குறைவாக இருக்கும் நிறுவல்களுக்கு திரிக்கப்பட்ட கட்டமைப்புகள் மிகவும் பொருத்தமானவை.

Q5: அச்சு, பக்கவாட்டு மற்றும் கோண இயக்கத்திற்கு என்ன வித்தியாசம்?

குழாய் அச்சில் அச்சு இயக்கம் ஏற்படுகிறது, பக்கவாட்டு இயக்கம் பக்கவாட்டாக நிகழ்கிறது, மற்றும் கோண இயக்கம் இணைக்கப்பட்ட குழாய் பிரிவுகளுக்கு இடையில் சுழற்சியை உள்ளடக்கியது. விரிவாக்க கூட்டு ஒன்றைத் தேர்ந்தெடுப்பதற்கு முன், தேவையான இயக்க வகையை அடையாளம் காண வேண்டும்.

Q6: தயாரிப்பை தனிப்பயனாக்க முடியுமா?

ஆம். திட்டத் தேவைகளைப் பொறுத்து, தனிப்பயனாக்கத்தில் பொருள் தரம், அளவு, அழுத்தம் மதிப்பீடு, இணைப்பு உள்ளமைவு மற்றும் பிற பொறியியல் அளவுருக்கள் ஆகியவை அடங்கும்.

இறுதி எண்ணங்கள்

ஒழுங்காக பொறிக்கப்பட்டவர்நெளி உலோக விரிவாக்க கூட்டுவெப்ப விரிவாக்கம், அதிர்வு, இயந்திர இடப்பெயர்வு மற்றும் திரட்டப்பட்ட அழுத்தத்திலிருந்து தொழில்துறை குழாய்களைப் பாதுகாப்பதில் முக்கிய பங்கு வகிக்க முடியும். துருப்பிடிக்காத எஃகு பெல்லோக்கள், பல இணைப்பு விருப்பங்கள் மற்றும் உள்ளமைக்கக்கூடிய பொறியியல் அளவுருக்கள் ஆகியவற்றுடன், மின் உற்பத்தி, பெட்ரோகெமிக்கல், இரசாயன செயலாக்கம், HVAC, கடல் மற்றும் உயர் வெப்பநிலை திரவ அமைப்புகளில் தேவைப்படும் பயன்பாடுகளுக்கு ஏற்றவாறு மாற்றியமைக்க முடியும். திட்ட-குறிப்பிட்ட அளவு, பொருள், அழுத்தம், வெப்பநிலை, இயக்கம் மற்றும் இணைப்புத் தேவைகளின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட உலோக விரிவாக்க கூட்டு தீர்வுகளை JIDONGDA ஆதரிக்கிறது. நீங்கள் ஒரு புதிய நிறுவலுக்கு விரிவாக்க கூட்டு ஒன்றைத் தேர்ந்தெடுத்தால் அல்லது ஏற்கனவே உள்ள கூறுகளை மாற்றினால்,எங்களை தொடர்பு கொள்ளவும்உங்கள் இயக்க நிலைமைகளைப் பற்றி விவாதிக்கவும், பொருத்தமான தொழில்துறை தீர்வைக் கோரவும்.
