ஃபெரூல் பொருத்துதல் என்றால் என்ன மற்றும் குழாய் இணைப்பு அமைப்புகளில் இது எவ்வாறு வேலை செய்கிறது?

ஒரு கட்டுமான அகழ்வாராய்ச்சி திடீரென ஹைட்ராலிக் அழுத்தத்தை இழக்கிறது. ஆபரேட்டர் வெளியேறி, இயந்திரத்தின் அடியில் உள்ள இணைப்பிலிருந்து எண்ணெய் வடிவதைக் கண்டார். பராமரிப்புக் குழு வந்து, சிக்கலை ஒரு தளர்வான பொருத்தமாக கண்டறிந்து, அதை இறுக்குகிறது. ஆனால் கசிவு ஒரு மணி நேரத்திற்குள் திரும்பும். பிரச்சனை இறுக்கம் அல்ல; அதன் பிடியை இழந்தது உள்ளே இருக்கும் ஃபெர்ரூல் பொருத்துதல். இந்தக் காட்சியானது ஒவ்வொரு நாளும் பட்டறைகள் மற்றும் வேலைத் தளங்களில் வெளிப்படுகிறது, பெரும்பாலும் உபகரணங்களில் பணிபுரியும் நபர்கள் அவர்கள் இறுக்கும் கூறுகளை முழுமையாகப் புரிந்து கொள்ளாததால். திஃபெருல் பொருத்துதல்திரவ சக்தி அமைப்புகளில் மிகவும் பொதுவான மற்றும் மிகவும் தவறாக புரிந்து கொள்ளப்பட்ட கூறுகளில் ஒன்றாகும். இது சிறியது, மலிவானது மற்றும் கவனிக்க எளிதானது, இருப்பினும் சரியாக செயல்படும் ஃபெரூல் பொருத்துதல் என்பது நம்பகமான ஹைட்ராலிக் அமைப்புக்கும் நாள்பட்ட கசிவுக்கும் உள்ள வித்தியாசமாகும்.

ஒரு ஃபெருல் பொருத்துதல் என்பது ஒரு இயந்திர சுருக்க சாதனமாகும், இது ஒரு குழாய் மற்றும் பொருத்தப்பட்ட உடலுக்கு இடையே ஒரு கசிவு-ஆதார முத்திரையை உருவாக்குகிறது. இது ஒரு எளிய ஆனால் நேர்த்தியான கொள்கையில் வேலை செய்கிறது: ஒரு நட்டு இறுக்கப்படும் போது, ​​அது ஒரு குறுகலான வளையத்தை (ஃபெர்ரூல்) குழாய் சுவருக்கு எதிராக கதிரியக்கமாக அழுத்துகிறது. இந்த சுருக்கமானது இரண்டு முக்கியமான விளைவுகளை உருவாக்குகிறது: திரவம் வெளியேறுவதைத் தடுக்கும் ஒரு உலோக-உலோக முத்திரை, மற்றும் அழுத்தத்தின் கீழ் குழாய் வெளியேறுவதைத் தடுக்கும் இயந்திரப் பிடி. ஃபெருல் பொருத்துதல் பசைகள், சீலண்டுகள் அல்லது கேஸ்கட்களை நம்பவில்லை; இது ஒரு நிரந்தர, நம்பகமான இணைப்பை உருவாக்க உலோகத்தின் நெகிழ்ச்சி மற்றும் பிளாஸ்டிசிட்டியைப் பயன்படுத்துகிறது. இந்தக் கட்டுரையானது ஃபெருல் ஃபிட்டிங்கின் உலகில் ஆழமாக மூழ்கி, அதன் உடற்கூறியல், அதன் வேலை செய்யும் இயற்பியல், அதன் பல்வேறு வகைகள் மற்றும் தரமான தயாரிப்பை வரையறுக்கும் தொழில்நுட்ப விவரக்குறிப்புகள் ஆகியவற்றை ஆராயும். நடைமுறை நிறுவல் நுட்பங்கள் மற்றும் பொதுவான சரிசெய்தல் காட்சிகளையும் நாங்கள் உள்ளடக்குவோம். முடிவில், இந்த சிறிய கூறு ஏன் வழக்கமாகப் பெறுவதை விட அதிக கவனம் செலுத்த வேண்டும் என்பதை நீங்கள் புரிந்துகொள்வீர்கள்.

பொருளடக்கம்

• 1. ஃபெருல் பொருத்துதல் என்றால் என்ன?
• 2. லீக்-ப்ரூஃப் முத்திரையை உருவாக்க ஃபெரூல் பொருத்துதல் எவ்வாறு வேலை செய்கிறது?
• 3. வெவ்வேறு வகையான ஃபெர்ரூல் பொருத்துதல்கள் என்ன மற்றும் அவை எங்கே பயன்படுத்தப்படுகின்றன?
• 4. எந்த தொழில்நுட்ப விவரக்குறிப்புகள் உயர்தர ஃபெரூல் பொருத்துதலை வரையறுக்கின்றன?
• 5. ஃபெரூல் பொருத்தியை சரியாக நிறுவுவது மற்றும் சரிசெய்வது எப்படி?
• அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)
• உற்பத்தியாளர் பற்றி
• முடிவுரை

ஃபெருல் பொருத்துதல் என்றால் என்ன?

A ஃபெருல் பொருத்துதல்திரவ சக்தி மற்றும் நியூமேடிக் அமைப்புகளில் பொருத்தப்பட்ட உடலுடன் ஒரு குழாயை இணைக்கப் பயன்படும் ஒரு துல்லியமான-பொறியியல் கூறு ஆகும். இது ஒரு சிறிய, வளையம் போன்ற உலோகப் பகுதியாகும், இது சுருக்கப்பட்டால், ஒரு முத்திரையை உருவாக்குகிறது மற்றும் இயந்திரத் தக்கவைப்பை வழங்குகிறது. "ஃபெருல்" என்ற வார்த்தை லத்தீன் "ஃபெர்ரம்" என்பதிலிருந்து வந்தது, அதாவது இரும்பு, அதன் உலோகத் தன்மையை பிரதிபலிக்கிறது. அதன் எளிமையான வடிவத்தில், ஃபெருல் பொருத்துதல் என்பது ஒரு குழாயின் முடிவில் பொருந்தக்கூடிய ஒரு ஸ்லீவ் ஆகும். பொருத்தி நட்டு இறுக்கப்படும் போது, ​​ஃபெருல் பொருத்தப்பட்ட உடலில் ஒரு குறுகலான மேற்பரப்புக்கு எதிராக கட்டாயப்படுத்தப்படுகிறது, இதனால் அது சிதைந்து குழாயைப் பிடிக்கிறது. இந்த சிதைவு நிரந்தரமானது; ஒரு ஃபெர்ரூல் பொருத்துதல் சரியாக சுருக்கப்பட்டவுடன், அதை ஒரு புதிய இடத்தில் மீண்டும் பயன்படுத்த முடியாது, மேலும் அது தீவிர அதிர்வுகளில் கூட இருக்கும்.

ஃபெருல் பொருத்துதலைப் புரிந்து கொள்ள, உங்கள் கை ஒரு மரக் குச்சியைப் பற்றிக் கொண்டிருப்பதை கற்பனை செய்து பாருங்கள். உங்கள் விரல்கள் குச்சியைச் சுற்றி, எல்லா பக்கங்களிலிருந்தும் அழுத்தத்தைப் பயன்படுத்துகின்றன. நீங்கள் எவ்வளவு கடினமாக அழுத்துகிறீர்களோ, அவ்வளவு இறுக்கமான பிடி. Ferrule பொருத்துதல் அதே கொள்கையில் செயல்படுகிறது, ஆனால் ஒரு முக்கியமான வேறுபாட்டுடன்: Ferrule பொருத்துதல் பிடிப்பது மட்டுமல்ல; அது ஒரு முத்திரையையும் உருவாக்குகிறது. ஃபெருல் குறுகலாக உள்ளது, மேலும் அது பொருத்தப்பட்ட உடலின் உள்ளே தொடர்புடைய டேப்பரில் கட்டாயப்படுத்தப்படும் போது, ​​அது கட்டுப்படுத்தப்பட்ட பிளாஸ்டிக் சிதைவுக்கு உட்படுகிறது. ஃபெரூலின் வெளிப்புற மேற்பரப்பு பொருத்தப்பட்ட உடலுக்கு எதிராக முத்திரையிடுகிறது, உள் மேற்பரப்பு குழாய் சுவரில் கடிக்கிறது. இந்த இரட்டை நடவடிக்கை-சீலிங் மற்றும் பிடிப்பு-தான் ஃபெர்ரூல் பொருத்துதலை மிகவும் பயனுள்ளதாக்குகிறது. குழாய் ஒட்டப்படவில்லை அல்லது பற்றவைக்கப்படவில்லை; இது இயந்திரத்தனமாக பூட்டப்பட்டு, ஃபெருலின் சிதைவால் சீல் வைக்கப்படுகிறது.

ஒரு ஃபெருல் பொருத்துதலின் உடற்கூறியல் மூன்று முதன்மை கூறுகளைக் கொண்டுள்ளது:

• பொருந்தும் உடல்:குறுகலான இருக்கையைக் கொண்டிருக்கும் மற்றும் வெளிப்புற இணைப்பை (திரிக்கப்பட்ட அல்லது பற்றவைக்கப்பட்ட) வழங்கும் முக்கிய வீடு. இது பொதுவாக துருப்பிடிக்காத எஃகு, பித்தளை அல்லது கார்பன் எஃகு ஆகியவற்றிலிருந்து தயாரிக்கப்படுகிறது.
• ஃபெருல்:குழாயை மூடுவதற்கும் பிடிப்பதற்கும் சிதைக்கும் சுருக்க வளையம். இது பொருத்தத்தின் இதயம். அதன் வடிவியல், பொருள் மற்றும் மேற்பரப்பு பூச்சு ஆகியவை பொருத்துதலின் செயல்திறனுக்கு முக்கியமானவை.
• கொட்டை:வெளிப்புறமாக திரிக்கப்பட்ட காலர், ஃபெர்ரூலைப் பொருத்தும் உடலில் சுருக்க அச்சு சக்தியைப் பயன்படுத்துகிறது. நட்டின் வடிவமைப்பு தேவையான முறுக்கு விசையையும் நிறுவலின் எளிமையையும் பாதிக்கிறது.

குழாய் இணைப்பு முறைகளில் Ferrule பொருத்துதல் தனித்துவமானது, ஏனெனில் அதற்கு குழாய் முனையின் எந்த சிறப்பு தயாரிப்புகளும் தேவையில்லை-எந்தவொரு எரிப்பு, பிரேசிங் அல்லது வெல்டிங் இல்லை. குழாய் வெறுமனே சதுரமாக வெட்டப்பட்டு, நீக்கப்பட்டு, செருகப்படுகிறது. வாகன பிரேக் லைன்கள் முதல் ஆஃப்ஷோர் ஆயில் பிளாட்பார்ம்கள் வரையிலான பயன்பாடுகளில் ஃபெருல் பொருத்துதல் மிகவும் பரவலாகப் பயன்படுத்தப்படுவதற்கு இந்த எளிமை ஒரு முக்கிய காரணம்.

கசிவு-தடுப்பு முத்திரையை உருவாக்க ஒரு ஃபெரூல் பொருத்துதல் எவ்வாறு வேலை செய்கிறது?

எப்படி புரிந்து கொள்ள ஒருஃபெருல் பொருத்துதல்வேலை செய்கிறது, இறுக்கும் போது பொருத்துதலுக்குள் என்ன நடக்கிறது என்பதை ஒருவர் கற்பனை செய்ய வேண்டும். இது ஒரு சில மில்லிமீட்டர் இடைவெளியில் நடக்கும் சக்திகள், சிதைவுகள் மற்றும் சீல் ஆகியவற்றின் ஒரு சிறிய நாடகம். இந்த செயல்முறையை நான்கு தனித்துவமான உடல் நிலைகளாகப் பிரிக்கலாம், அவை ஒவ்வொன்றும் இறுதி முத்திரை மற்றும் பிடியில் பங்களிக்கின்றன.

நிலை 1: செருகல் மற்றும் ஆரம்ப தொடர்பு.குழாய் சதுரமாக வெட்டப்பட்டு துண்டிக்கப்பட்டு, பின்னர் அது தோள்பட்டைக்கு எதிராக கீழே செல்லும் வரை அல்லது ஒரு குறிப்பிட்ட செருகும் ஆழத்தில் வைக்கப்படும் வரை பொருத்தப்பட்ட உடலில் செருகப்படும். ஃபெருல் பொருத்துதல் குழாயின் மேல் சறுக்கி, அதைத் தொடர்ந்து நட்டு. பின்னர் நட்டு பொருத்தப்பட்ட உடலின் நூல்களில் தொடங்கப்படுகிறது. இந்த கட்டத்தில், ஃபெரூல் மற்றும் சீல் மேற்பரப்புகளுக்கு இடையே எந்த தொடர்பும் இல்லை. ஃபெருல் வெறுமனே குழாயின் மீது அமர்ந்து, செயல்படுத்தத் தயாராக உள்ளது.

நிலை 2: ஃபெருல் நிச்சயதார்த்தம்.நட்டு இறுக்கப்படுவதால், அது ஃபெருலின் பின் முகத்துடன் தொடர்பு கொள்கிறது. ஃபெருல் பொருத்தப்பட்ட உடலில் அச்சில் நகரத் தொடங்குகிறது, இருக்கையின் டேப்பரில் நுழைகிறது. டேப்பர் கோணம் முக்கியமானது: பொதுவாக 24 முதல் 60 டிகிரி வரை, பொருத்தப்பட்ட வடிவமைப்பைப் பொறுத்து. ஃபெரூலின் முன்னணி விளிம்பு பொருத்தப்பட்ட உடலின் டேப்பரைத் தொடர்பு கொள்கிறது, மேலும் நட்டிலிருந்து வரும் சக்தி ஃபெரூலை முன்னோக்கி இயக்கத் தொடங்குகிறது.

நிலை 3: ஃபெருல் சிதைவு.இந்த கட்டத்தில், ஃபெருல் சிதைக்கத் தொடங்குகிறது. ஃபெருலின் வடிவவியல் வடிவமைக்கப்பட்டுள்ளது, அதனால் அது பின்புறத்தில் வலுவாகவும், முன்பக்கத்தில் பலவீனமாகவும் இருக்கும். நட்டு தொடர்ந்து இறுக்கமடையும் போது, ​​மெல்லியதாகவும் சிறிய குறுக்குவெட்டையும் கொண்ட ஃபெருலின் முன் பகுதி உள்நோக்கி சரியத் தொடங்குகிறது. இந்த உள்நோக்கிய சரிவு என்பது ஃபெருல் பொருத்துதல் குழாயில் செய்யும் "கடி" ஆகும். ஃபெருலின் உள் விட்டம் குறைகிறது, மேலும் அதன் முன்னணி விளிம்பு குழாய் சுவரில் வெட்டப்பட்டு, ஒரு இயந்திர பூட்டை உருவாக்குகிறது. அதே நேரத்தில், ஃபெரூலின் வெளிப்புற மேற்பரப்பு பொருத்தப்பட்ட உடலின் டேப்பருக்கு எதிராக அழுத்தப்பட்டு, முதன்மை சீல் மேற்பரப்பை உருவாக்குகிறது.

நிலை 4: இறுதி மீள் பூட்டு.இறுதி கட்டத்தில், ஃபெருல் முழுமையாக சுருக்கப்பட்டுள்ளது. இது மீள் மற்றும் பிளாஸ்டிக் சிதைவு ஆகிய இரண்டிற்கும் உட்பட்டுள்ளது. மீள் கூறு முக்கியமானது: ஃபெரூல், சுருக்கப்பட்ட ஒரு நீரூற்று போன்றது, பொருத்தப்பட்ட உடலுக்கு எதிராக ஒரு தொடர்ச்சியான வெளிப்புற விசையையும் குழாய்க்கு எதிராக ஒரு தொடர்ச்சியான உள்நோக்கிய சக்தியையும் செலுத்துகிறது. "சீலிங் ஃபோர்ஸ்" என்று அழைக்கப்படும் இந்த நீடித்த விசை, வெப்ப சுழற்சி மற்றும் அழுத்த ஏற்ற இறக்கங்களின் கீழும் கூட, காலப்போக்கில் இணைப்பின் ஒருமைப்பாட்டை பராமரிக்கிறது. குழாய் இப்போது இடத்தில் பூட்டப்பட்டு சீல் வைக்கப்பட்டுள்ளது.

அதிர்வு கொட்டை தளர்த்தும்போது என்ன நடக்கும்? நட்டு சற்று பின்வாங்கினால், ஃபெருலின் மீள் மீட்பு-அதன் ஸ்பிரிங் போன்ற நடத்தை-சீலிங் மேற்பரப்புகளை தொடர்பில் வைத்திருக்கும். அதனால்தான் சரியாக நிறுவப்பட்ட ஃபெரூல் பொருத்துதல் பல வருட சேவைக்குப் பிறகும் கசிவு இல்லாமல் இருக்கும். இருப்பினும், நட்டு அதிகமாக இறுக்கப்பட்டால், ஃபெர்ரூல் அதன் மீள் வரம்பை கடந்தும், அதிகப்படியான பிளாஸ்டிக் சிதைவை ஏற்படுத்தும். "பாட்டமிங் அவுட்" என்று அழைக்கப்படும் இந்த நிலை, ஃபெரூலை அழித்து ஒரு கசிவு பாதையை உருவாக்கும். பல ஃபெருல் பொருத்துதல் தோல்விகள் தவறான முறுக்குவிசையால் ஏற்படுவதற்கு இதுவே காரணம்.

வெவ்வேறு வகையான ஃபெர்ரூல் பொருத்துதல்கள் என்ன மற்றும் அவை எங்கே பயன்படுத்தப்படுகின்றன?

திஃபெருல் பொருத்துதல்ஒற்றை, ஒரே மாதிரியான தயாரிப்பு அல்ல. இது பல வேறுபட்ட கட்டமைப்புகளில் வருகிறது, ஒவ்வொன்றும் குறிப்பிட்ட பயன்பாடுகள், அழுத்தம் வரம்புகள் மற்றும் சுற்றுச்சூழல் நிலைமைகளுக்கு உகந்ததாக உள்ளது. கொடுக்கப்பட்ட வேலைக்கு சரியான ஃபெருல் பொருத்தத்தைத் தேர்ந்தெடுப்பதற்கு வேறுபாடுகளைப் புரிந்துகொள்வது அவசியம். சிங்கிள் ஃபெரூல், டபுள் ஃபெர்ரூல் மற்றும் டபிள்யூ-டைப் ஃபெருல் ஆகிய மூன்று பொதுவான வகைகள்.

ஒற்றை ஃபெருல் பொருத்துதல்கள்.பெயர் குறிப்பிடுவது போல, சிங்கிள் ஃபெரூல் சீல் மற்றும் கிரிப்பிங் செயல்பாடுகளை வழங்க ஒரே ஒரு ஃபெரூல் உறுப்பை மட்டுமே பயன்படுத்துகிறது. இந்த ஃபெரூல் பொதுவாக ஒரு கூர்மையான முன்னணி விளிம்புடன் வடிவமைக்கப்பட்டுள்ளது, இது குழாயில் கடிக்கிறது, அதே நேரத்தில் அதன் வெளிப்புற மேற்பரப்பு பொருத்தப்பட்ட உடலுக்கு எதிராக மூடுகிறது. ஒற்றை ஃபெரூல் பொருத்துதல் எளிமையானது, குறைவான பகுதிகளைக் கொண்டது மற்றும் இரட்டை ஃபெருல் வடிவமைப்புகளை விட விலை குறைவாக இருக்கும். நியூமேடிக் சிஸ்டம்ஸ், இன்ஸ்ட்ரூமென்டேஷன் மற்றும் பொது தொழில்துறை பிளம்பிங் போன்ற குறைந்த முதல் நடுத்தர அழுத்தப் பயன்பாடுகளில் அவை பொதுவாகப் பயன்படுத்தப்படுகின்றன. எவ்வாறாயினும், எளிமை ஒரு செலவில் வருகிறது: ஒற்றை ஃபெருல் ஒரே நேரத்தில் இரண்டு செயல்பாடுகளைச் செய்ய வேண்டும், இது நிறுவல் பிழைகளை குறைவாக பொறுத்துக்கொள்ளும் மற்றும் குழாய் மேற்பரப்பு முடிவிற்கு அதிக உணர்திறன் கொண்டது.

இரட்டை ஃபெருல் பொருத்துதல்கள்.டபுள் ஃபெருல் பொருத்துதல் என்பது மிகவும் நுட்பமான வடிவமைப்பாகும், இது சீல் மற்றும் பிடிப்பு செயல்பாடுகளை இரண்டு சுயாதீன கூறுகளாக பிரிக்கிறது. முன் ஃபெரூல் பொருத்தப்பட்ட உடலுக்கு எதிராக முத்திரையிட வடிவமைக்கப்பட்டுள்ளது, அதே நேரத்தில் பின்புற ஃபெருல் குழாயைப் பிடிக்க வடிவமைக்கப்பட்டுள்ளது. இந்த உழைப்புப் பிரிவு ஒவ்வொரு ஃபெரூலையும் அதன் குறிப்பிட்ட செயல்பாட்டிற்கு உகந்ததாக்க அனுமதிக்கிறது. முன் ஃபெருலை சிறந்த சீல் செய்வதற்கு மென்மையான பொருள் கொண்டு உருவாக்கலாம், அதே சமயம் பின் ஃபெருல் சிறந்த பிடியில் கடினமாக இருக்கும். டபுள் ஃபெருல் பொருத்துதல் என்பது உயர் அழுத்த ஹைட்ராலிக் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, அதாவது கட்டுமான உபகரணங்கள், ஊசி மோல்டிங் இயந்திரங்கள் மற்றும் கடல் எண்ணெய் ரிக்குகள் போன்றவை. அவை உயர்ந்த அதிர்வு எதிர்ப்பை வழங்குகின்றன மற்றும் நிறுவல் முறுக்கு மாறுபாடுகளுக்கு குறைவான உணர்திறன் கொண்டவை.

W-வகை ஃபெருல் பொருத்துதல்கள்.W-வகை ஃபெருல் என்பது ஒரு சிறப்பு வடிவமைப்பு ஆகும், இது பொதுவாக உயர்தர துருப்பிடிக்காத எஃகு கலவையிலிருந்து தயாரிக்கப்படுகிறது, குறுக்குவெட்டில் ஒரு தனித்துவமான "W" சுயவிவரம் உள்ளது. இந்த தனித்துவமான வடிவம் ஃபெரூலை அதன் முன் ஏற்றத்தை இழக்காமல் வெப்ப விரிவாக்கம் மற்றும் சுருக்கத்தை உறிஞ்ச அனுமதிக்கிறது. W-Type Ferrule Fitting முதன்மையாக நீராவி டிரேசிங், வெப்பப் பரிமாற்றிகள் மற்றும் உலை குழாய்கள் போன்ற உயர்-வெப்பநிலை பயன்பாடுகளில் பயன்படுத்தப்படுகிறது. தீவிர வெப்பநிலை மாறுபாடுகள் பொதுவாக இருக்கும் கிரையோஜெனிக் அமைப்புகளிலும் அவை காணப்படுகின்றன. W-வகை வடிவமைப்பு மிகவும் சீரான அழுத்த விநியோகத்தை வழங்குகிறது, கோரும் சூழலில் அழுத்த அரிப்பு விரிசல் அபாயத்தைக் குறைக்கிறது.

கீழே உள்ள அட்டவணை மூன்று முக்கிய ஃபெருல் பொருத்துதல் வகைகளின் ஒப்பீட்டு கண்ணோட்டத்தை வழங்குகிறது.

எந்த தொழில்நுட்ப விவரக்குறிப்புகள் உயர்தர ஃபெரூல் பொருத்துதலை வரையறுக்கின்றன?

A இன் செயல்திறன்ஃபெருல் பொருத்துதல்பொருள் தேர்வு, வடிவியல் துல்லியம் மற்றும் மேற்பரப்பு சிகிச்சை ஆகியவற்றின் கலவையால் தீர்மானிக்கப்படுகிறது. மோசமாக தயாரிக்கப்பட்ட ஃபெரூல் முன்கூட்டியே தோல்வியடையும், அதே நேரத்தில் உயர்தர ஃபெரூல் பல தசாப்தங்களாக நம்பகமான சேவையை வழங்க முடியும். பொறியாளர்கள், கொள்முதல் வல்லுநர்கள் மற்றும் பராமரிப்புக் குழுக்களுக்கு உயர்தர ஃபெரூல் பொருத்துதலை வரையறுக்கும் தொழில்நுட்ப விவரக்குறிப்புகளைப் புரிந்துகொள்வது அவசியம், அவர்கள் தங்கள் பயன்பாட்டிற்கான சரியான கூறுகளைத் தேர்ந்தெடுக்க வேண்டும்.

எங்கள் தொழிற்சாலையில், நாங்கள் மிக உயர்ந்த தொழில் தரத்தை பூர்த்தி செய்யும் ஃபெருல் பொருத்தி உற்பத்தி செய்கிறோம். 316L துருப்பிடிக்காத எஃகு, பித்தளை மற்றும் கார்பன் எஃகு உள்ளிட்ட பல்வேறு பொருட்களில் எங்கள் ஃபெர்ரூல் பொருத்துதல் தயாரிப்புகள் கிடைக்கின்றன, செயலற்ற நிலை முதல் எலக்ட்ரோலெஸ் நிக்கல் முலாம் பூசுதல் வரை மேற்பரப்பு சிகிச்சைகள் உள்ளன. கீழே உள்ள அட்டவணையானது எங்களின் ஃபெருல் பொருத்துதல் வரம்பிற்கான முக்கிய தொழில்நுட்ப விவரக்குறிப்புகளின் விரிவான முறிவை வழங்குகிறது.

மிக முக்கியமான அளவுருக்களில் ஒன்று ஃபெரூலின் மேற்பரப்பு கடினத்தன்மை ஆகும். ஃபெருல் அது பிடிக்கும் குழாயை விட கடினமாக இருக்க வேண்டும், ஆனால் அது உடையக்கூடியதாக மாறும் அளவுக்கு கடினமாக இல்லை. எங்கள் Ferrule பொருத்துதல் 58-62 HRC மேற்பரப்பு கடினத்தன்மையை அடைய வெப்ப சிகிச்சை செய்யப்படுகிறது, இது கடிக்கும் கடினத்தன்மைக்கும் இடையே உகந்த சமநிலையை வழங்குகிறது. சீல் மேற்பரப்புகளின் மேற்பரப்பு கடினத்தன்மையும் முக்கியமானது. மிகவும் கரடுமுரடான ஒரு மேற்பரப்பு சரியாக மூடப்படாது, அதே சமயம் மிகவும் வழுவழுப்பான ஒரு மேற்பரப்பு குழாயை "கடிக்க" போதுமான உராய்வை வழங்காது. எங்கள் சீல் பரப்புகளில் 0.4-0.8 µm வரையிலான மேற்பரப்பு கடினத்தன்மையை நாங்கள் பராமரிக்கிறோம், இது சீல் செய்வதற்கு உகந்த வரம்பாக நிரூபிக்கப்பட்டுள்ளது.

இந்த நிலையான விவரக்குறிப்புகளுக்கு கூடுதலாக, சிறப்புப் பொருட்கள் (எ.கா., இன்கோனல், அரிக்கும் சூழல்களுக்கான மோனல்) மற்றும் சிறப்பு பூச்சுகள் (எ.கா., குறைக்கப்பட்ட உராய்வுக்கான PTFE பூச்சு) உள்ளிட்ட பல தனிப்பயனாக்கப்பட்ட விருப்பங்களை Ferrule ஃபிட்டிங்கிற்கு வழங்குகிறோம். உங்கள் குறிப்பிட்ட பயன்பாட்டிற்கான சரியான Ferrule Fitting விவரக்குறிப்புகளைத் தேர்ந்தெடுப்பதில் உதவ எங்கள் பொறியியல் குழு உள்ளது.

ஃபெரூல் பொருத்தியை சரியாக நிறுவி சரிசெய்வது எப்படி?

மிக உயர்ந்த தரமும் கூடஃபெருல் பொருத்துதல்அது சரியாக நிறுவப்படவில்லை என்றால் தோல்வியடையும். சரியான நிறுவல் என்பது ஒவ்வொரு பராமரிப்பு தொழில்நுட்ப வல்லுநரும் பொறியாளரும் தேர்ச்சி பெற வேண்டிய ஒரு திறமையாகும். செயல்முறை நேரடியானது, ஆனால் ஒவ்வொரு அடியிலும் விவரங்களுக்கு கவனம் தேவை. ஒரு ஃபெருல் பொருத்தியை சரியாக நிறுவுவதற்கான ஐந்து முக்கிய படிகளை கீழே உள்ள அட்டவணை கோடிட்டுக் காட்டுகிறது.

கவனமாக நிறுவப்பட்ட போதிலும், கசிவுகள் மற்றும் பிற சிக்கல்கள் ஏற்படலாம். ஒரு ஃபெர்ரூல் பொருத்தியை சரி செய்யும் போது, ​​ஒரு முறையான செயல்முறையைப் பின்பற்றுவது உதவியாக இருக்கும். கீழே ஒரு எளிய பிழைகாணல் வழிகாட்டி உள்ளது.

• ஆரம்ப நிறுவலின் போது கசிவு கண்டறியப்பட்டது:குழாய் சதுரம் மற்றும் செருகும் ஆழத்தை சரிபார்க்கவும். மோசமாக வெட்டப்பட்ட குழாய் அல்லது முழுமையடையாத செருகல் ஆரம்ப கசிவுகளுக்கு மிகவும் பொதுவான காரணமாகும். புதிய ஃபெருல் பொருத்தியுடன் மீண்டும் நிறுவவும்.
• செயல்பாட்டிற்குப் பிறகு கசிவு கண்டறியப்பட்டது:நட்டு முறுக்கு சரிபார்க்கவும். அதிர்வு நட்டு பின்வாங்கலாம். கொட்டை மீண்டும் இறுக்குவது சிக்கலை தீர்க்கலாம். கசிவு தொடர்ந்தால், சேதத்திற்காக ஃபெரூலை ஆய்வு செய்யுங்கள். முதல் நிறுவலின் போது ஒரு ஃபெரூல் அதிகமாக இறுக்கப்பட்டிருக்கலாம், இது அதிகப்படியான சிதைவை ஏற்படுத்துகிறது.
• குழாயை சுழற்றலாம் அல்லது வெளியே இழுக்கலாம்:ஃபெருல் குழாயை போதுமான அளவு பிடிக்கவில்லை. இது பொதுவாக போதுமான இறுக்கம் அல்லது தவறான கடினத்தன்மை கொண்ட குழாயின் பயன்பாடு காரணமாகும். முறுக்குவிசையைச் சரிபார்த்து, குழாய்ப் பொருள் ஃபெருல் பொருத்துதல் விவரக்குறிப்புகளுடன் இணக்கமாக உள்ளதா என்பதைச் சரிபார்க்கவும்.
• ஃபெருல் தெரியும் வகையில் விரிசல் அல்லது உடைந்துள்ளது:இது பெரும்பாலும் அதிக இறுக்கம் அல்லது பொருள் குறைபாடு காரணமாக ஏற்படுகிறது. ஃபெருல் பொருத்தியை புதிய அலகுடன் மாற்றி, அது பரிந்துரைக்கப்பட்ட மதிப்பை மீறவில்லை என்பதை உறுதிப்படுத்த முறுக்குவிசையை சரிபார்க்கவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள் (FAQ)

கேள்வி 1: ஃபெரூல் பொருத்தி இறுக்கப்பட்ட பிறகு அதை மீண்டும் பயன்படுத்த முடியுமா?

பதில்: பொதுவாக, ஒரு ஃபெரூல் பொருத்துதல் மீண்டும் பயன்படுத்த வடிவமைக்கப்படவில்லை. ஃபெரூல் சுருக்கப்படும்போது நிரந்தர பிளாஸ்டிக் சிதைவுக்கு உட்படுகிறது, மேலும் அது குழாயில் கடிப்பது ஒரு முறை நிகழ்வாகும். ஒரு புதிய குழாயில் அல்லது ஒரு புதிய இடத்தில் ஃபெரூலை மீண்டும் பயன்படுத்துவது பரிந்துரைக்கப்படவில்லை, ஏனெனில் அது அதே நம்பகமான முத்திரை மற்றும் பிடியை உருவாக்காது. சில சந்தர்ப்பங்களில், பொருத்துதல் சற்று இறுக்கப்பட்டிருந்தால் (மற்றும் ஃபெர்ரூல் இன்னும் குழாயைக் கடிக்கவில்லை), அதை மீண்டும் நிலைநிறுத்துவது சாத்தியமாகும், ஆனால் இது நிறுவியின் ஆபத்தில் உள்ளது. கசிவு-தடுப்பு முத்திரைக்கு உத்தரவாதம் அளிக்க, குழாய் இணைப்பு துண்டிக்கப்படும் போதெல்லாம் ஃபெரூல் மற்றும் நட்டுகளை மாற்றும்படி எங்கள் தொழிற்சாலை பரிந்துரைக்கிறது.

கேள்வி 2: முறுக்கு குறடு இல்லாமல் ஒரு ஃபெருல் பொருத்துதல் போதுமான அளவு இறுக்கமாக இருந்தால் நான் எப்படி சொல்ல முடியும்?

பதில்: ஒரு முறுக்கு குறடு சீரான மற்றும் துல்லியமான இறுக்கத்திற்கான விருப்பமான கருவியாக இருந்தாலும், அது எப்போதும் கிடைக்காது. ஒரு மாற்று முறை "திருப்பு எண்ணிக்கை" முறையாகும். நட்டு கையால் இறுகியதும், ஒரு குறிப்புப் புள்ளியைக் குறிக்கவும், பின்னர் பொருத்துதலின் அளவு மற்றும் பொருளைப் பொறுத்து கூடுதல் 1/4 முதல் 1/2 திருப்பத்தை இறுக்கவும். 1/4" குழாய் பொருத்துதலுக்கு, கை-இறுக்கத்திற்குப் பிறகு 1/4 திருப்பம் பெரும்பாலும் போதுமானது; 1/2" பொருத்துதலுக்கு, அது 1/2 திருப்பமாக இருக்கலாம். இருப்பினும், இந்த முறை குறைவான துல்லியமானது மற்றும் நிறுவியின் உணர்வை நம்பியுள்ளது. முறுக்கு குறடு மற்றும் உற்பத்தியாளரின் குறிப்பிட்ட முறுக்கு மதிப்புகள், குறிப்பாக உயர் அழுத்தம் அல்லது பாதுகாப்பு முக்கியமான பயன்பாடுகளில் பயன்படுத்துமாறு நாங்கள் கடுமையாக அறிவுறுத்துகிறோம்.

கேள்வி 3: Ferrule பொருத்துதல்கள் துருப்பிடிக்காத எஃகு குழாய்களுக்கு ஏற்றதா?

பதில்: ஆம், ஃபெருல் பொருத்துதல் துருப்பிடிக்காத எஃகு குழாய்களுடன் பரவலாகப் பயன்படுத்தப்படுகிறது. இருப்பினும், குழாய் பொருள் ஃபெரூல் பொருளுடன் இணக்கமாக இருக்க வேண்டும். தேவையான கடியை உருவாக்க ஃபெருல் குழாயை விட கடினமாக இருக்க வேண்டும். துருப்பிடிக்காத எஃகு குழாய்களுக்கு, குழாயை விட அதிக கடினத்தன்மை கொண்ட துருப்பிடிக்காத எஃகு அலாய் மூலம் செய்யப்பட்ட ஃபெரூலைப் பயன்படுத்த பரிந்துரைக்கிறோம். பாதுகாப்பான பிடியையும் நம்பகமான முத்திரையையும் உறுதிசெய்ய உகந்த வெப்ப சிகிச்சையுடன், துருப்பிடிக்காத எஃகு குழாய்களுடன் பயன்படுத்துவதற்காக வடிவமைக்கப்பட்ட ஃபெர்ரூல் பொருத்துதலை எங்கள் தொழிற்சாலை வழங்குகிறது. குறிப்பிடத்தக்க கடினத்தன்மை பொருந்தவில்லை என்றால், ஃபெருல் குழாயை சரியாகப் பிடிக்காமல் போகலாம் அல்லது குழாய் சேதமடையலாம்.

கேள்வி 4: ஃபெரூல் பொருத்தி கையாளக்கூடிய அதிக அழுத்தம் என்ன?

பதில்: ஒரு ஃபெருல் பொருத்துதலின் அதிகபட்ச வேலை அழுத்தம் பல காரணிகளைச் சார்ந்துள்ளது: குழாய் விட்டம், ஃபெரூலின் பொருள் மற்றும் பொருத்தப்பட்ட உடல் மற்றும் வடிவமைப்பு வகை (ஒற்றை ஃபெருல் மற்றும் இரட்டை ஃபெருல்). 1" விட்டம் வரையிலான குழாய்களுக்கான எங்கள் இரட்டை ஃபெரூல் ஃபெருல் பொருத்துதல் 630 பார் (9,100 பிஎஸ்ஐ) வரை வேலை செய்யும் அழுத்தங்களுக்கு மதிப்பிடப்பட்டுள்ளது. பெரிய விட்டம் அல்லது அதிக அழுத்தங்களுக்கு, சிறப்பு வடிவமைப்புகள் உள்ளன. குறிப்பிட்ட மாதிரி மற்றும் அளவுக்கான உற்பத்தியாளரின் அழுத்த மதிப்பீட்டு விளக்கப்படத்தை எப்போதும் பார்க்கவும்.

கேள்வி 5: எனது ஃபெருல் பொருத்தியை நான் சரியாக இறுக்கிய பிறகும் ஏன் கசிகிறது?

பதில்: சரியாக இறுக்கப்பட்ட ஃபெரூல் பொருத்துதலில் கசிவு ஏற்படுவது, உடனடியாகத் தெரியாமல் போகக்கூடிய பல காரணிகளால் ஏற்படலாம். மிகவும் பொதுவான காரணங்கள்: ஃபெரூலின் கீழ் ஒரு கீறப்பட்ட அல்லது சேதமடைந்த குழாய் மேற்பரப்பு (பெரும்பாலும் குப்பைகள் அல்லது கையாளுதலில் இருந்து); சரியாக வட்டமாக இல்லாத ஒரு குழாய் (குறிப்பாக டியூப் கட்டரை விட ஹேக்ஸாவால் வெட்டப்பட்டிருந்தால்); ஒரு தவறான குழாய் கடினத்தன்மை (ஃபெருல் மிகவும் கடினமான ஒரு குழாயில் கடிக்க முடியாது); அல்லது பொருத்தப்பட்ட உடலிலேயே சேதமடைந்த அல்லது அசுத்தமான சீல் மேற்பரப்பு. கூடுதலாக, ஃபெரூலை மாற்றாமல் பொருத்துதல் பிரிக்கப்பட்டு மீண்டும் இணைக்கப்பட்டிருந்தால், அசல் சிதைவு மீண்டும் செய்யப்படாது, இதனால் கசிவு ஏற்படும். குழாயில் சேதம் ஏற்பட்டுள்ளதா என்பதை கவனமாக பரிசோதிக்கவும், கசிவுகளைத் தவிர்க்க இணைப்புகளை மீண்டும் நிறுவும் போது எப்போதும் புதிய ஃபெரூல் பொருத்துதலைப் பயன்படுத்தவும் எங்கள் தொழிற்சாலை பரிந்துரைக்கிறது.

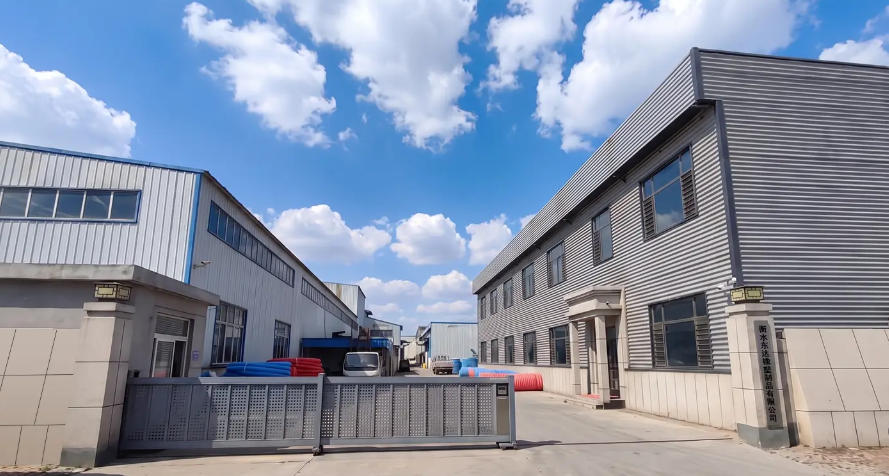

உற்பத்தியாளர் பற்றி

ஹெங்சுய் டோங்டா ரப்பர் & பிளாஸ்டிக் தயாரிப்புகள் கோ., லிமிடெட்.2007 ஆம் ஆண்டு சீனாவின் ரப்பர் தொழில் சங்கத்தால் அங்கீகரிக்கப்பட்ட சீனாவின் புகழ்பெற்ற ரப்பர் மற்றும் பிளாஸ்டிக் தொழில் தளத்தின் மையமான ஜிங் கவுண்டியில் அமைந்துள்ளது. உலோக குழாய்கள், நைலான் கேஸ்கட்கள், உருளைகள் மற்றும் பல்வேறு ரப்பர் மற்றும் பிளாஸ்டிக் பொருட்கள்.

எங்கள் Ferrule பொருத்துதல் தயாரிப்புகள் உயர் அழுத்த எதிர்ப்பு, சிறிய வளைவு ஆரம், வலுவான சோர்வு எதிர்ப்பு செயல்திறன் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கைக்காக வடிவமைக்கப்பட்டுள்ளன. அவை பொறியியல் இயந்திரங்கள், பெட்ரோலியம், நிலக்கரி சுரங்கம், மின்சாரம், உலோகம், இரசாயனத் தொழில், கப்பல் கட்டுதல் மற்றும் போக்குவரத்துத் துறைகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, உள்நாட்டிலும் சர்வதேச அளவிலும் வாடிக்கையாளர்களிடமிருந்து அதிக அங்கீகாரத்தைப் பெறுகின்றன.

உலகெங்கிலும் உள்ள நண்பர்கள் மற்றும் வாடிக்கையாளர்களிடமிருந்து மதிப்புமிக்க கருத்துக்களையும் ஆதரவையும் நாங்கள் மனதார வரவேற்கிறோம். உள்நாட்டிலும் வெளிநாட்டிலும் உள்ள பயனர்கள் ஒத்துழைப்பை விசாரிக்கவும் விவாதிக்கவும் அழைக்கப்படுகிறார்கள். உங்கள் அனைத்து இணைப்புத் தேவைகளுக்கும் திருப்திகரமான சேவை மற்றும் நம்பகமான தீர்வுகளை வழங்க நாங்கள் கடமைப்பட்டுள்ளோம்.

முடிவுரை

Ferrule பொருத்துதல் ஒரு சிறிய அங்கமாக இருக்கலாம், ஆனால் திரவ சக்தி அமைப்புகளின் ஒருமைப்பாடு மற்றும் நம்பகத்தன்மையில் அதன் பங்கு மகத்தானது. முத்திரை மற்றும் பிடியை உருவாக்குவதற்கு அது சிதைக்கும் விதத்தில் இருந்து, அதன் செயல்திறனை வரையறுக்கும் பொருள் மற்றும் வெப்ப சிகிச்சையின் தேர்வு வரை, ஃபெர்ருல் பொருத்துதல் என்பது பொறியியலின் தலைசிறந்த படைப்பாகும், அது தோல்வியடையும் வரை பெரும்பாலும் கவனிக்கப்படாமல் போகும். குழாய் இணைப்பு அமைப்புகளுடன் பணிபுரியும் எவருக்கும் இது எவ்வாறு இயங்குகிறது, என்ன வகைகள் உள்ளன மற்றும் அதை எவ்வாறு சரியாக நிறுவுவது என்பதைப் புரிந்துகொள்வது அவசியம்.

JIDONGDA இல், நவீன தொழில்துறையின் கோரும் தேவைகளைப் பூர்த்தி செய்யும் உயர்தர ஃபெரூல் பொருத்துதலை வழங்க நாங்கள் கடமைப்பட்டுள்ளோம். எங்கள் தயாரிப்புகள் மிக உயர்ந்த தரத்திற்கு வடிவமைக்கப்பட்டு தயாரிக்கப்படுகின்றன, இது மிகவும் சவாலான சூழ்நிலைகளில் நம்பகமான செயல்திறனை உறுதி செய்கிறது. உங்கள் விண்ணப்பத்திற்கு நம்பகமான ஃபெரூல் பொருத்துதல் தீர்வை நீங்கள் தேடுகிறீர்கள் என்றால், எங்களை தொடர்பு கொள்ள உங்களை அழைக்கிறோம். எங்கள் அனுபவம் வாய்ந்த நிபுணர்களின் குழு தயாரிப்பு தேர்வு, தொழில்நுட்ப ஆதரவு மற்றும் தனிப்பயனாக்கப்பட்ட தீர்வுகள் ஆகியவற்றில் உங்களுக்கு உதவ தயாராக உள்ளது. ஹெங்ஷுய் டோங்டா ரப்பர் & பிளாஸ்டிக் பொருட்கள் கோ., லிமிடெட். இன்று தொடர்பு கொள்ளவும்ஆலோசனைக்காக அல்லது மேற்கோள் கோருவதற்காக. நீங்கள் நம்பக்கூடிய இணைப்பை உருவாக்க உதவுவோம்.
